新手入门必看:陶瓷气体放电管选型注意事项
发表日期:2019-05-04浏览:1427

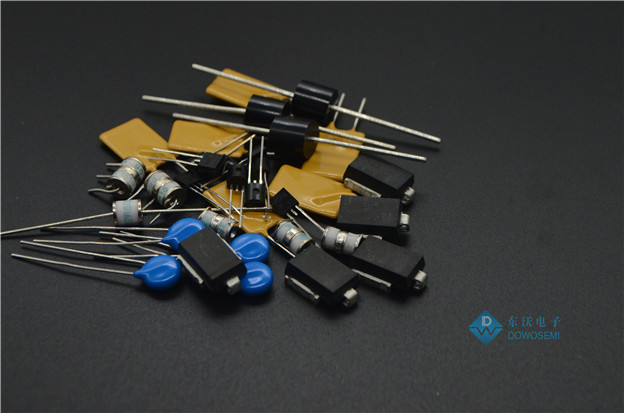

只要有过电压发生的地方,就会有陶瓷气体放电管的用武之地。提及“陶瓷气体放电管”这个被动电路保护元器件,相信很多伙伴们并不觉得陌生。要知道,在通信、安防、工业等电子产品的通信线及电源线保护均能看到陶瓷气体放电管的身影。陶瓷气体放电管GDT被应用于电源线防护时,一般与压敏电阻MOV或TVS瞬态抑制二极管串联应用。近日,防雷、防浪涌、防静电专家东沃电子,一家全方位的电路保护器件生产厂家,收到很多伙伴们的问题和建议,为此,特意汇集成一文普及陶瓷气体放电管相关知识,新手入门必看。
关于陶瓷气体放电管,您知道多少?

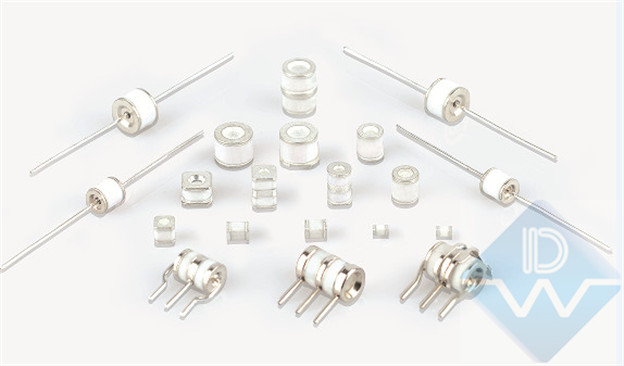

陶瓷气体放电管,GDT(Gas Discharge Tubes),其内部是由一个或多个放电间隙内充有惰性气体构成的密闭器件。陶瓷气体放电管可以承受高达数百千安培的浪涌电流冲击,具体电气性能与气体种类、内部电极结构、气体压力、制作工艺等因素息息相关。陶瓷气体放电管特点:
√ 结电容低,多数GDT结电容小于2PF,特大通流量GDT结电容在十几到几十PF;
√ 通流量大,东沃电子GDT单体8/20us波形的通流量范围500A-100KA;
√ 绝缘阻抗高,普遍在1GΩ以上,不易老化,可靠性高;
√ 直流击穿电压范围为:75V-6000V;脉冲击穿电压范围为600V-7800V;

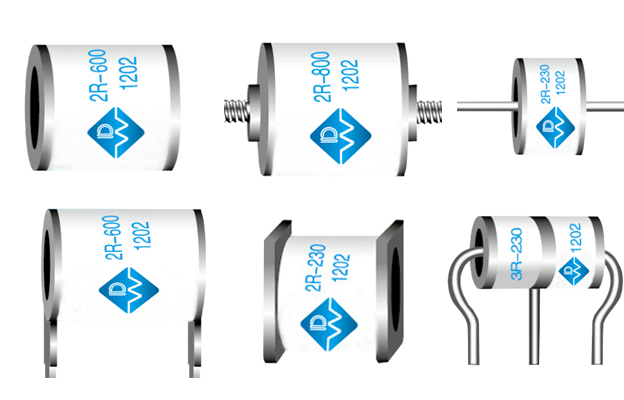

√ 封装形式多样化,有贴片插件之分,二极三极之差,圆形和方形电极,能够满足不同应用需求;
GDT参数详解,为选型铺路
陶瓷气体放电管优点:浪涌防护能力强、结电容低、绝缘电阻大;
陶瓷气体放电管缺点:响应时间较慢、动作灵敏度不够高、甚至部分型号GDT会出现续流现象。
这样精简地罗列出GDT的优缺点,您还有不明白的地方吗?在展开陶瓷气体放电管选型这个话题之前,有必要先对GDT参数进行详解:
√ 直流击穿电压:亦称直流火花放电电压,是指施加缓慢升高的直流电压时,GDT火花放电时的电压;
√ 脉冲击穿电压:亦称最大冲击火花放电电压,是指施加规定上升率和极性的冲击电压,在放电电流流过 GDT 之前,其两端子间的电压最大值;
√ 标称冲击放电电流:是指给定波形的冲击电流峰值,一般为 8/20μs 的脉冲电流波形,为GDT的额定值;
√ 耐冲击电流寿命:衡量 GDT 耐受多次冲击电流的能力,在一定程度上反映了 GDT 的稳定性及可靠性;
GDT选型攻略,新手必看指南
一个电路防护方案能否得到有效地实施,与合适型号的电路保护器件脱不了干系。那么,在方案实施过程中,该如何正确选择对应型号的陶瓷气体放电管呢?东沃电子,身边值得信赖的电路保护器件生产厂家,为您详细讲解GDT选型注意事项:
1)直流击穿电压选取应该参考电路的工作电压,其电压值应该大于被保护线路的最大工作电压。
2)脉冲击穿电压要考虑浪涌测试等级,一般浪涌测试波形的上升时间为微秒级的脉冲波形,如 8/20μs 电流波和 10/700μs 电压波,与 GDT 脉冲击穿电压测量电压上升速率 1000V/μs 为一个数量级,如采用 10/700μs 的波形测试 4000V,GDT 的脉冲击穿电压要小于 4000V,这样在测试时 GDT 才能导通。
3)GDT由于击穿电压误差大,一般不并联使用在电路中;
4)GDT是一种开关型过电压保护器件,导通后电压较低,不能单独应用于较高的电源线保护,可以在GDT上串联MOV或PTC等限制续流的问题;
5)要根据电路设计布局选择封装形式。GDT封装的大小反应其防护等级大小,封装越大耐冲击电流的能力越强,防护等级就越高。
更多陶瓷气体放电管应用知识,专业的生产厂家东沃电子,随时等您来撩!!!
