汽车专用TVS二极管SDP系列,品牌东沃DOWO,型号齐全

发表日期:2023-04-03浏览:1018

国产TVS二极管厂家东沃电子(DOWOSEMI)新推出的SDP系列瞬态抑制TVS二极管,DO-214AB(SMC)封装、6600W功率,符合AEC-Q101标准认证,IEC兼容ISO 16750-2 Test A 12v System (87V 2Ω 150ms 10c),汽车电子产品专用电路保护器件。近日发现,常有客户前来咨询SDP系列TVS二极管。那么,关于SDP系列TVS二极管,您知道多少呢?查阅东沃电子“TVS-SDP Series Datasheet”产品手册可知:

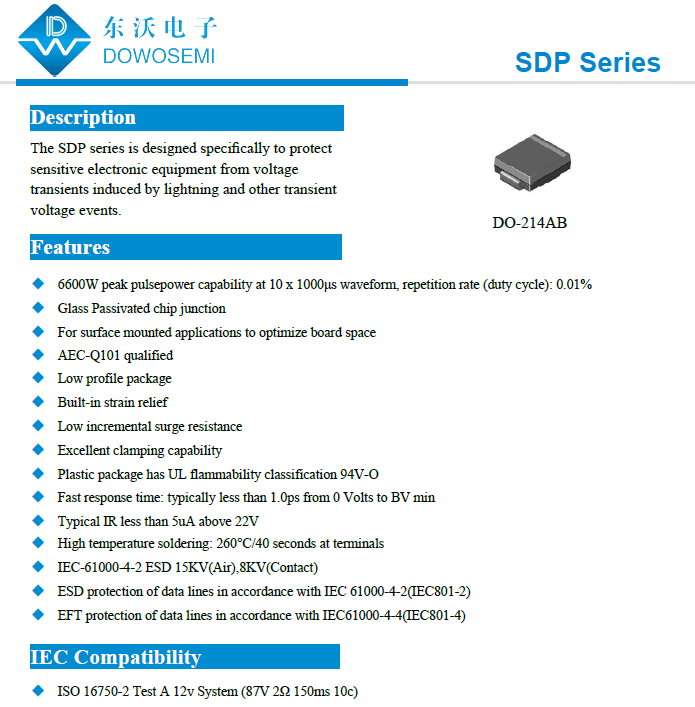

一、SDP系列汽车专用TVS二极管特性

√ 6600W peak pulsepower capability at 10 x 1000μs waveform, repetition rate (duty cycle): 0.01%
√ Glass Passivated chip junction
√ For surface mounted applications to optimize board space
√ AEC-Q101 qualified
√ Low profile package
√ Built-in strain relief
√ Low incremental surge resistance
√ Excellent clamping capability
√ Plastic package has UL flammability classification 94V-O
√ Fast response time: typically less than 1.0ps from 0 Volts to BV min
√ Typical IR less than 5uA above 22V
√ High temperature soldering: 260°C/40 seconds at terminals
√ IEC-61000-4-2 ESD 15KV(Air),8KV(Contact)
√ ESD protection of data lines in accordance with IEC 61000-4-2(IEC801-2)
√ EFT protection of data lines in accordance with IEC61000-4-4(IEC801-4)

二、SDP系列汽车专用TVS二极管型号

东沃(DOWO)品牌SDP系列TVS管有单向(Uni)和双向(Bi)之分,型号齐全:

1)单向(Uni)TVS管:SDP17A、SDP18A、SDP20A、SDP22A、SDP24A、SDP26A、SDP28A、SDP30A、SDP33A、SDP36A、SDP40A、SDP43A、SDP45A、SDP48A、SDP51A、SDP54A、SDP58A、SDP60A、SDP64A、SDP70A、SDP75A、SDP78A、SDP80A、SDP85A;

2)双向(Bi)TVS管:SDP17CA、SDP18CA、SDP20CA、SDP22CA、SDP24CA、SDP26CA、SDP28CA、SDP30CA、SDP33CA、SDP36CA、SDP40CA、SDP43CA、SDP45CA、SDP48CA、SDP51CA、SDP54CA、SDP58CA、SDP60CA、SDP64CA、SDP70CA、SDP75CA、SDP78CA、SDP80CA、SDP85CA;


三、SDP85CA汽车专用TVS二极管参数

· 反向截止电压:85V
· 最小击穿电压:94.40V
· 最大击穿电压:104.00V
· 测试电流:5mA
· 钳位电压:137.0V
· 漏电流:5uA
· 峰值脉冲功率:6600W
· 峰值脉冲电流:48.2A
· 封装形式:DO-214AB/SMC

关于汽车专用TVS二极管SDP系列相关的知识就分享到这儿!东沃电子(DOWOSEMI)推出的瞬态抑制TVS二极管,封装多样、型号齐全、可靠稳定、厂家价格、交期迅速,可pin to pin完美替代威世VISHAY、安森美ON、力特LITTLEFUSE、Semtech、Protek、ST等各大国际品牌对应的物料型号。对于常用、畅销型的TVS二极管,东沃电子常年备有现货、交期迅速、支持小批量试产,免费提供样品。同时,东沃电子还免费为广大新老客户提供电路保护器件选型、EMC测试及电路设计或整改方案服务,竭诚欢迎广大客户前来咨询:136 7581 6901(微信同号)朱工
