汽车HUD平视显示器抛负载防护器件TVS管：TPSMDJ28CA

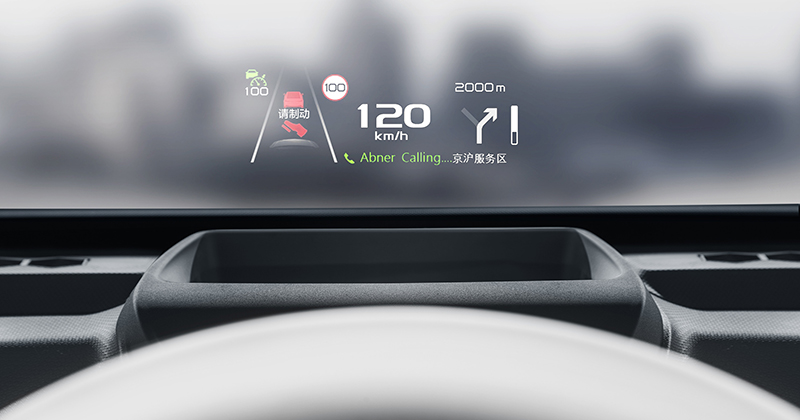

HUD是什么？平视显示器Head Up Display，英文缩写：HUD，是利用光学反射的原理,将重要的行车数据投射到前挡风玻璃上的一种设备，更加方便驾驶员看到，不用低头，更加安全。HUD以前多数在航空器和战斗机上使用，如今也运用在一些高级的汽车当中，减少驾驶者低头看仪表的频率，降低事故发生的概率。汽车配备的HUD平视显示器，采用车载蓄电池供电，为防止抛负载产生的瞬态电压对后端器件的影响，为此需要选用电路保护器件来保护电路。

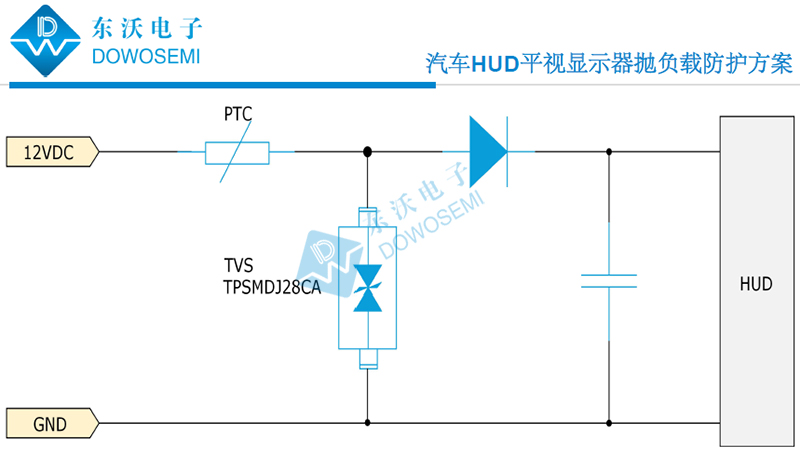

针对汽车电子产品HUD平视显示器抛负载保护，东沃电子（DOWOSEMI）技术设计的保护方案图如下所示：

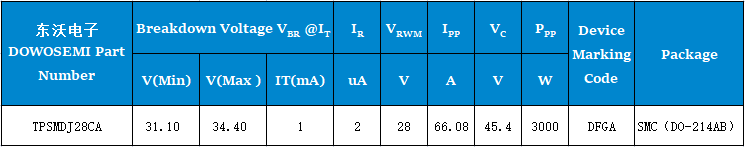

汽车HUD平视显示器采用车载蓄电池12V供电，在启动切换电池过程中会产生较高的瞬态电压，为此需要TVS二极管保护电源总线。从方案中可以看出，东沃电子技术推荐使用一颗TVS瞬态抑制二极管TPSMDJ28CA（丝印DFGA），SMC封装、双向、符合AEC Q101 qualified、工作电压28V、击穿电压31.1V、钳位电压45.4V、峰值脉冲电流66.08A，峰值脉冲功率3000W，符合IEC61000-4-4标准的EFT防护，完全满足常规车载HUD平视显示器抛负载防护应用需求。关于车规级TVS二极管TPSMDJ28CA的主要电性参数，如下图所示：

综上所述，东沃电子TVS二极管TPSMDJ28CA，可通过AEC-Q101认证标准、高可靠性、品质稳定，是车载HUD平视显示器抛负载保护电路的优秀选择。还想了解更多具体产品电路保护应用方案和电路保护器件选型、价格、现货、交期、样品等方面的问题，可咨询东沃电子产品工程师：136 7581 6901（微信同号）朱工
