东沃（DOWO）1.5SMB系列TVS管 型号汇总

仔细查看品牌厂商东沃（DOWO）TVS管产品手册，会发现，1500W功率的TVS管有：1.5KE系列（DO-201封装）、1.5SMC系列（SMC封装）、SMCJ系列（SMC封装）、TPSMCJ系列（SMC封装）、1.5SMB系列（SMB封装）。关于1.5KE系列、1.5SMC系列、SMCJ系列、TPSMCJ系列TVS管，之前就科普过好多次了，接下来，本文要科普的是：1.5SMB Series TVS。

查阅东沃电子推出的1.5SMB系列TVS管产品手册“TVS-1.5SMB Series Datasheet”可知：

1）1.5SMB系列TVS管特性

√ 玻璃钝化芯片Glass passivated chip
√ 卓越的钳位能力Excellent clamping capability
√ 低漏电流Low reverse leakage
√ 快速响应时间Very fast response time
√ 符合RoHS标准
√ DO214AA/(SMB) Molded plastic
√ Lead: Solderable per MIL-STD-750, method 2026

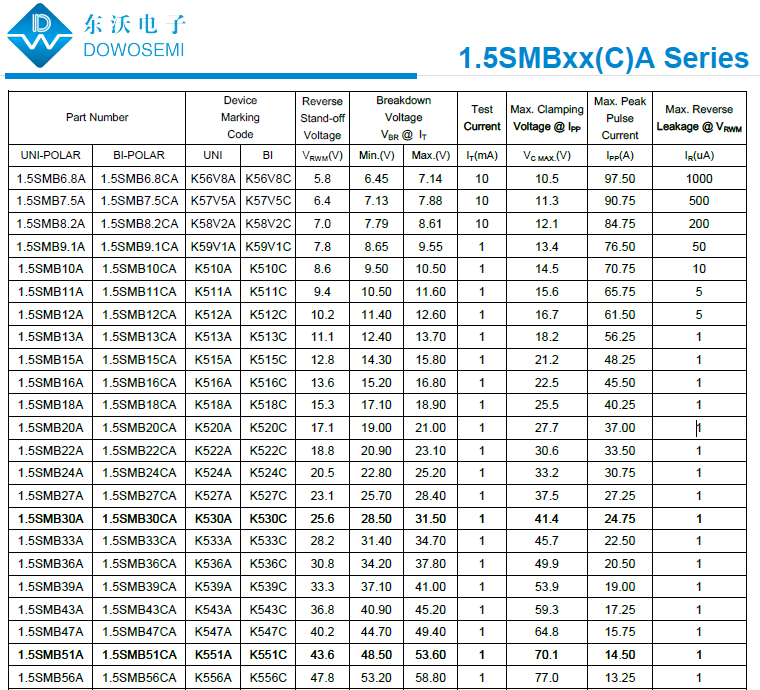

2）1.5SMB系列TVS管型号

1.5SMB系列TVS管有单向和双向，具体型号详情如下：

1）单向TVS管型号：1.5SMB6.8A（丝印K56V8A）、1.5SMB7.5A（丝印K57V5A）、1.5SMB8.2A（丝印K58V2A）、1.5SMB9.1A（丝印K59V1A）、1.5SMB10A（丝印K510A）、1.5SMB11A（丝印K511A）、1.5SMB12A（丝印K512A）、1.5SMB13A（丝印K513A）、1.5SMB15A（丝印K515A）、1.5SMB16A（丝印K516A）、1.5SMB18A（丝印K518A）、1.5SMB20A（丝印K520A）、1.5SMB22A（丝印K522A）、1.5SMB24A（丝印K524A）、1.5SMB27A（丝印K527A）、1.5SMB30A（丝印K530A）、1.5SMB33A（丝印K533A）、1.5SMB36A（丝印K536A）、1.5SMB39A（丝印K539A）、1.5SMB43A（丝印K543A）、1.5SMB47A（丝印K547A）、1.5SMB51A（丝印K551A）、1.5SMB56A（丝印K556A）、1.5SMB62A（丝印K562A）、1.5SMB68A（丝印K568A）、1.5SMB75A（丝印K575A）、1.5SMB82A（丝印K582A）、1.5SMB91A（丝印K591A）、1.5SMB100A（丝印K5100A）、1.5SMB110A（丝印K5110A）、1.5SMB120A（丝印K5120A）、1.5SMB130A（丝印K5130A）、1.5SMB150A（丝印K5150A）、1.5SMB160A（丝印K5160A）、1.5SMB170A（丝印K5170A）、1.5SMB180A（丝印K5180A）、1.5SMB200A（丝印K5200A）、1.5SMB220A（丝印K5220A）、1.5SMB250A（丝印K5250A）；

2）双向TVS管型号：1.5SMB6.8CA（丝印K56V8C）、1.5SMB7.5CA（丝印K57V5C）、1.5SMB8.2CA（丝印K58V2C）、1.5SMB9.1CA（丝印K59V1C）、1.5SMB10CA（丝印K510C）、1.5SMB11CA（丝印K511C）、1.5SMB12CA（丝印K512C）、1.5SMB13CA（丝印K513C）、1.5SMB15CA（丝印K515C）、1.5SMB16CA（丝印K516C）、1.5SMB18CA（丝印K518C）、1.5SMB20CA（丝印K520C）、1.5SMB22CA（丝印K522C）、1.5SMB24CA（丝印K524C）、1.5SMB27CA（丝印K527C）、1.5SMB30CA（丝印K530C）、1.5SMB33CA（丝印K533C）、1.5SMB36CA（丝印K536C）、1.5SMB39CA（丝印K539C）、1.5SMB43CA（丝印K543C）、1.5SMB47CA（丝印K547C）、1.5SMB51CA（丝印K551C）、1.5SMB56CA（丝印K556C）、1.5SMB62CA（丝印K562C）、1.5SMB68CA（丝印K568C）、1.5SMB75CA（丝印K575C）、1.5SMB82CA（丝印K582C）、1.5SMB91CA（丝印K591C）、1.5SMB100CA（丝印K5100C）、1.5SMB110CA（丝印K5110C）、1.5SMB120CA（丝印K5120C）、1.5SMB130CA（丝印K5130C）、1.5SMB150CA（丝印K5150C）、1.5SMB160CA（丝印K5160C）、1.5SMB170CA（丝印K5170C）、1.5SMB180CA（丝印K5180C）、1.5SMB200CA（丝印K5200C）、1.5SMB220CA（丝印K5220C）、1.5SMB250CA（丝印K5250C）；

3）双向TVS管1.5SMB250CA参数

反向工作电压Reverse Stand-off Voltage：214V
Min.击穿电压Breakdown Voltage：237V
Max.击穿电压Breakdown Voltage：263V
测试电流Test Current：1mA
Max.钳位电压Clamping Voltage：344V
Max.峰值脉冲电流Peak Pulse Current：3A
峰值脉冲功率Peak power：1500W

以上是关于1.5SMB系列TVS管相关信息，想了解更多其他型号参数、选型、应用等方面的知识，可咨询东沃电子（DOWOSEMI）产品工程师：137 5773 6996（微信同号）余工
