TVS管/ESD静电保护二极管如何选型号？被客户问得最多的问题

在电路保护器件行业，您知道客户问得最多的问题是什么吗？接下来，TVS管品牌厂家东沃电子DOWOSEMI要科普的是一个经常被客户提及的问题：“TVS管如何选型？”、“ESD静电保护二极管怎么选型号？”、“瞬态电压抑制器怎么选型选用”、“ESD静电保护管选什么型号好”……对，“选型”这个词是TVS管/ESD保护二极管产品领域中出现频率最高的，也是很多新老电子工程师最关心的问题。

细心的您会发现，ESD静电保护二极管，其实很多电子工程师也习惯称为TVS管。其实，TVS管和ESD静电保护二极管还是有细微的差别，但是在选型技巧和方法方面，方向是一致的。回归正题，TVS管/ESD静电保护二极管到底如何选型选用呢？其实，这个问题最主要考察的是对TVS管/ESD静电保护二极管关键参数是否吃透、是否了解透彻、是否明白这些参数决定了哪些方面。

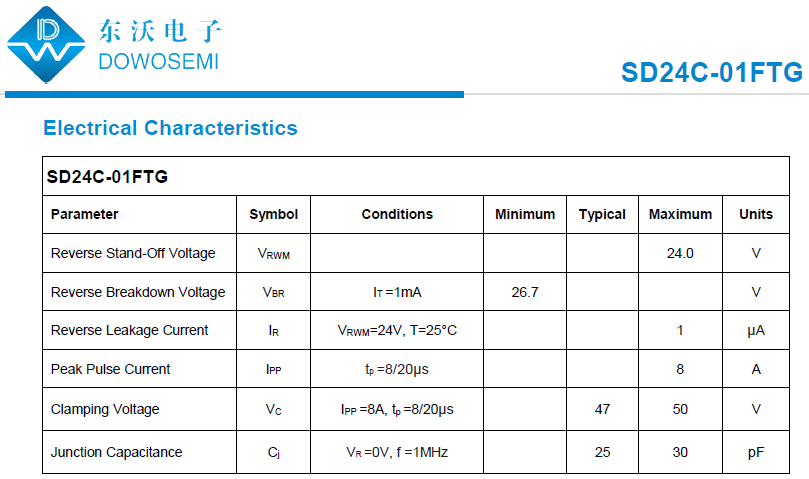

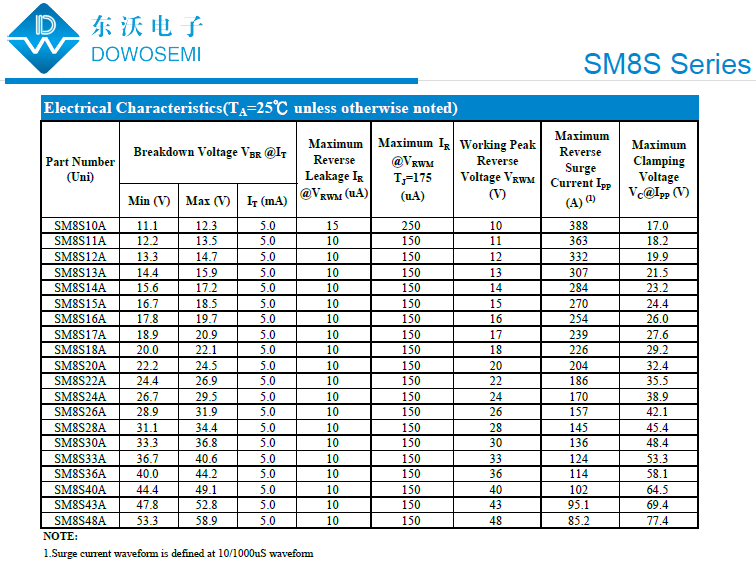

先找个规格书来看下，以东沃电子“TVS-SM8S Series Datasheet”和“ESD-SD24C-01FTG Datasheet”产品手册为例，如下图所示：

关键参数1：Working Peak Reverse Voltage，缩写Vrwm，中文：工作峰值反向电压，意思是TVS管/ESD静电保护二极管的最大反向工作电压。在选型过程中，需要保证被保护的电源端或信号端口的工作电压要略小于TVS/ESD二极管的Vrwm，可以简单理解为：Vrwm=电源端或信号端口的工作电压x（1.1-1.2倍系数）。

关键参数2：Maximum Clamping Voltage，缩写Vc，中文：最大钳位电压，意思是施加规定波形的峰值脉冲电流IPP时，TVS/ESD二极管两端测得的峰值电压。在选型时，要保证TVS/ESD二极管的VC小于后级电路最高承受的电压。

“咦，那这个Vbr是什么意思？在选型中不需要重点关注这个参数吗？”在TVS/ESD二极管选型应用中，更多关注的是保护器件击穿时的钳位电压！

关键参数3：Maximum Reverse Surge Current，缩写Ipp，中文：最大反向浪涌电流，用于判断TVS/ESD二极管对外部脉冲能量的耐受程度，数值越大抗浪涌脉冲能力就越强，但是在实际应用中，并不是Ipp值越大越好，具体还需要根据电路情况来选择！特别是在产品测试中有要求通过浪涌测试（IEC61000-4-5）时，尤其要关注这个参数。

关键参数4：Junction Capacitance，缩写Cj，中文：结电容，能够判断保护器件对信号完整性及特性阻抗的影响。细心的电子工程师会发现，TVS二极管的结电容比较大，一般用于电源端；而ESD二极管呢，结电容比较低、工作电压比较低，比较适合用于各类通信端口中。尤其是在高速信号端上，对结电容有定量要求的。

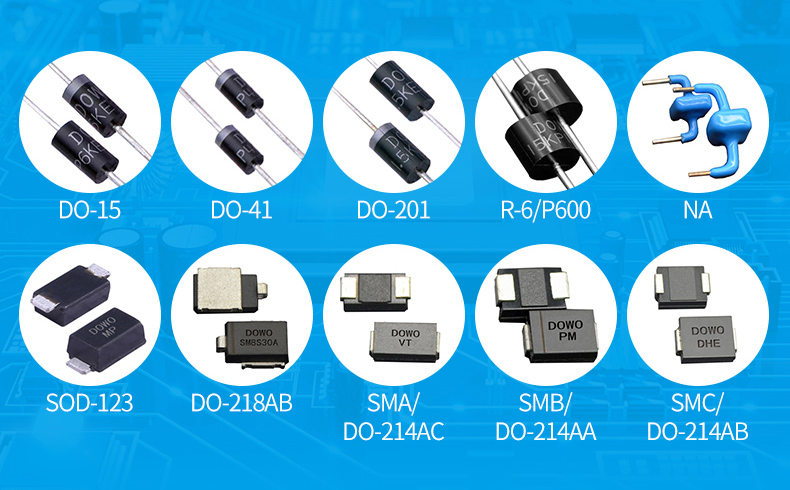

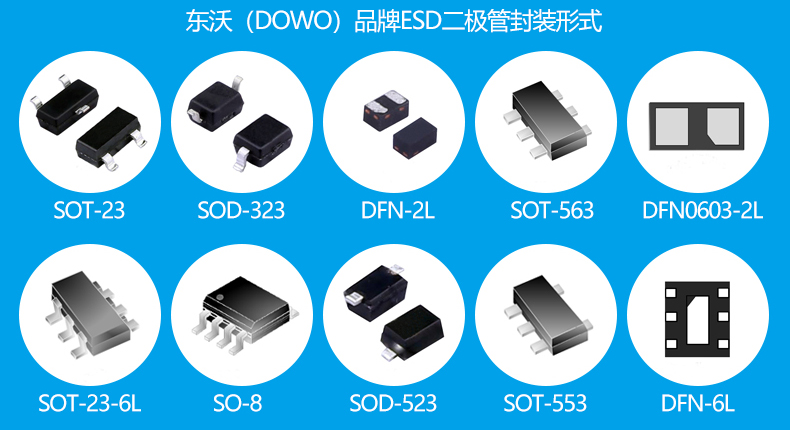

关键参数5：Package，中文：封装。TVS二极管的封装比ESD二极管的封装要大，封装越大，防浪涌过电压防静电能力就越强；封装越小，节省PCB空间。

为此，TVS管/ESD静电保护二极管在实际应用中，需要综合考虑。关于TVS/ESD二极管选型方面的知识就分享到这儿了，如果还不明白的话，可咨询东沃电子产品工程师：136 7581 6901（微信同号）朱工
