TVS二极管功率如何计算和选型?选多大合适呢?

发表日期:2023-02-03浏览:2001

TVS二极管在应用选型过程中,功率的选择是一门很大的学问。关于“TVS二极管功率如何计算和选型”这个话题,一直是很多新老电子工程师特别关注的问题,也是客户们常咨询的问题之一。在这之前,其实东沃电子(DOWOSEMI)就科普过这个话题了,可能时间太久了,很多新老客户没看到这方面的文章。在这里,TVS二极管厂家东沃电子(DOWOSEMI)再次为您科普一次。


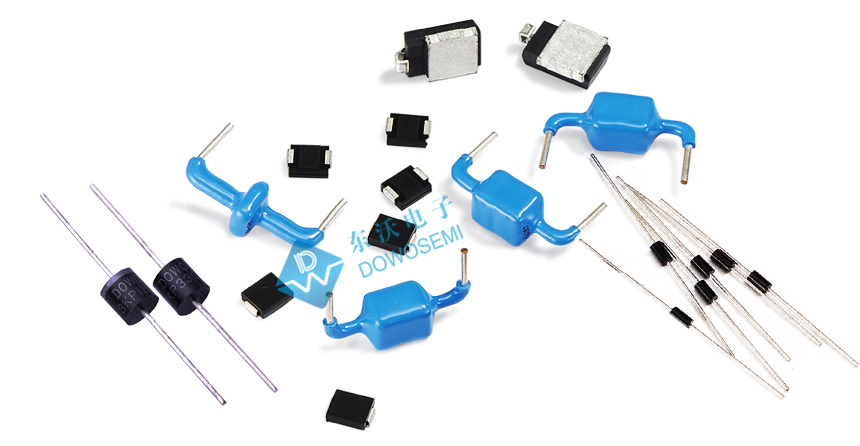

TVS二极管功率有哪些?

查阅东沃电子TVS二极管产品手册可知,其功率范围极其广泛,最低至200W,最高可达30000W,具体详情如下:

1)200W功率TVS:SMF系列、TPSMF系列;
2)400W功率TVS:SMF4L系列、SMAJ系列、P4SMA系列、TPSMAJ系列;
3)500W功率TVS:SA系列;
4)600W功率TVS:P6KE系列、SMBJ系列、P6SMB系列、SMA6J系列、TPSMBJ系列;
5)1000W功率TVS:SMB10J系列;
6)1500W功率TVS:1.5KE系列、1.5SMC系列、SMCJ系列、TPSMCJ系列;
7)3000W功率TVS:3KP系列、SMDJ系列、TPSMDJ系列;
8)3600W功率TVS:SM5S系列;
9)4600W功率TVS:SM6S系列
10)5000W功率TVS:5KP系列、5.0SMDJ系列、TP5.0SMDJ系列;
11)6000W功率TVS:LDP系列;
12)6600W功率TVS:SM8S系列、SM8T系列、6.6SMDJ系列;
13)8000W功率TVS:8.0SMDJ系列;
14)15000W功率TVS:15KP系列;
15)20000W功率TVS:20KP系列;
16)30000W功率TVS:30KP系列;


TVS二极管功率选型计算公式

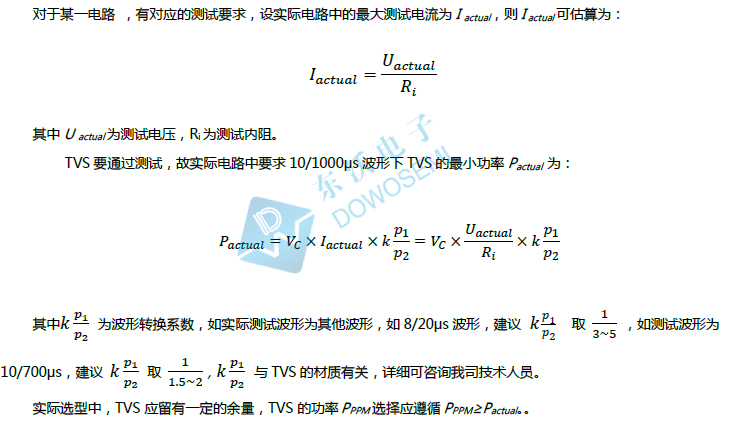

那么TVS二极管功率如何选用呢?选多大合适呢?在TVS二极管选型过程中,其额定瞬态功率应大于电路中可能出现的最大瞬态浪涌功率,具体计算方法,公式如下:


其中,Vc是TVS的钳位电压,Ipp是TVS 在10/1000μs 波形下的峰值脉冲电流。对于不同功率等级的TVS,相同电压规格的TVS,其Vc 值是一样的,只是Ipp 不同。为此,Pppm 与Ipp 成正比,Ipp 越大,Pppm 也就越大。

可见,只要掌握技巧,TVS二极管功率选型也不是什么难事。关于“TVS二极管功率”这方面的知识东沃电子就分享到这儿,想了解更多,可随时咨询TVS二极管厂家东沃电子:136 7581 6901(微信同号)朱工
