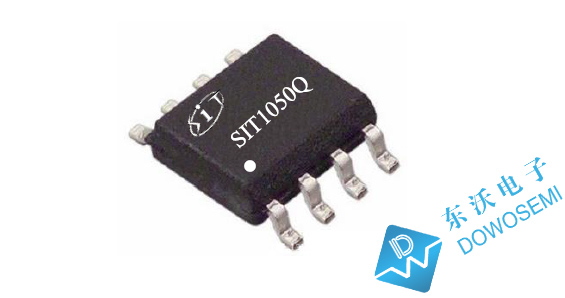

SIT1050Q高速CAN总线收发器芯片可完美替代NXP品牌TJA1050

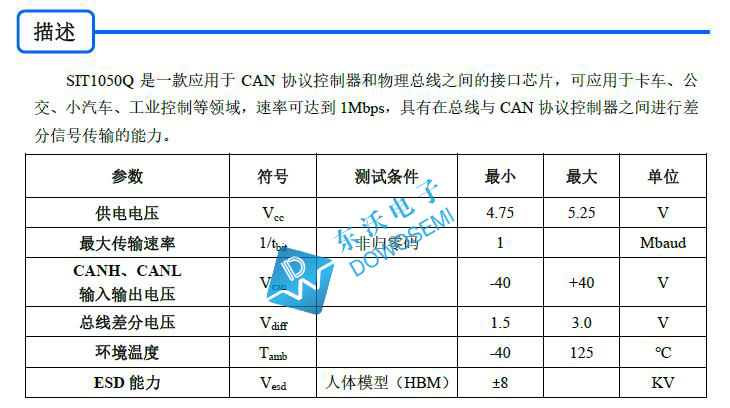

有客户问：“你们东沃电子代理的SIT1050Q高速CAN总线收发器能够pin to pin替代NXP品牌TJA1050芯片吗？”回答这个问题之前，我们先来了解下CAN芯片SIT1050Q相关的知识。东沃电子专业代理的国产芯片SIT1050Q是一款应用于CAN协议控制器和物理总线之间的收发器，5V供电，±40V接口耐压，可应用于卡车、公交、小汽车、工业控制等领域，速率可达到1Mbps，具有在总线与CAN协议控制器之间进行差分信号传输的能力，完全兼容“ISO 11898”标准。 SIT1050Q对应着两种封装不同的型号：

1）SIT1050QT，SOP-8封装，包装为2500颗/盘；

2）SIT1050QTK，HVSON8 / DFN3*3-8封装，包装为5000颗/盘；

SIT1050Q高速CAN总线收发器芯片特点详解

Ø 完全兼容“ISO 11898”标准；
Ø 符合 AEC-Q100 要求；
Ø 内置过温保护；
Ø 过流保护功能；
Ø 显性超时功能；
Ø 静音模式；
Ø 未上电节点不干扰总线；
Ø 至少允许 110 个节点连接到总线；
Ø 高速 CAN，传输速率可达到 1Mbps；
Ø 高抗电磁干扰能力；
Ø 提供 HVSON8 / DFN3*3-8，小外形，无引脚封装。

SIT1050Q高速CAN总线收发器芯片引脚定分布和定义

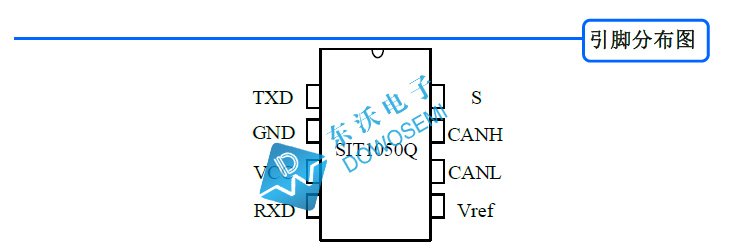

1）SIT1050Q引脚分布图

2）SIT1050Q引脚定义

TXD：发送器数据输入端
GND：地
VCC：供电电源
RXD：接收器数据输出端
Vref：参考电压输出
CANL：低电位CAN电压输入输出端
CANH：高电位CAN电压输入输出端
S：高速与静音模式选择，低电平为高速

备注：DFN3*3-8/HVSON8 封装，背面的焊盘与芯片 GDN 引脚是相连的，如需获得更好的散热性能，可以将背面焊盘与 PCB 板合适的“地”相连。

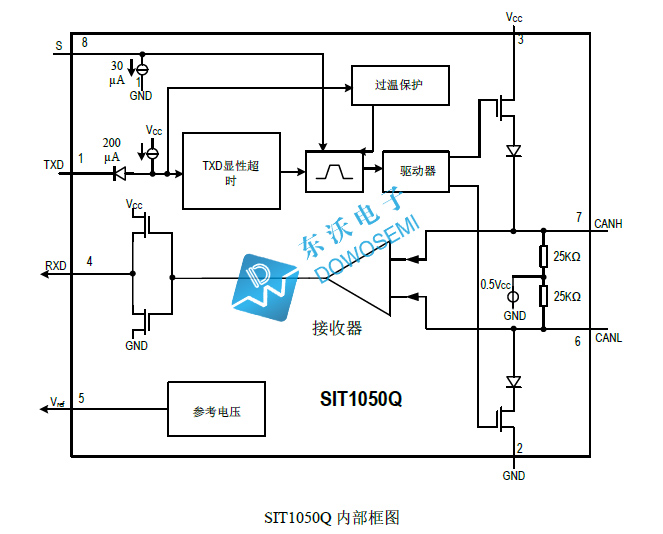

SIT1050Q高速CAN总线收发器芯片功能保护详解

1）短路保护

SIT1050Q 的驱动级具有限流保护功能，以防止驱动电路短路到正和负的电源电压，发生短路时功耗会增加，短路保护功能可以保护驱动级不被损坏。

2）过温保护

SIT1050Q 具有过温保护功能，过温保护触发后，驱动级的电流将减小，因为驱动管是主要的耗能部件，电流减小可以降低功耗从而降低芯片温度。同时芯片的其它部分仍然保持正常工作。

3）显性超时功能

如果引脚TXD因硬件和（或）软件应用故障而被强制为永久低电平，内置的TXD显性超时定时器电路可防止总线线路被驱动至永久显性状态(阻塞所有网络通信)。定时器由引脚TXD 上的负沿触发。

如果引脚TXD上的低电平持续时间超过内部定时器值( tdom )，发送器将被禁用，驱动总线进入隐性状态。定时器通过引脚TXD上的正边沿复位。

4）控制模式

控制引脚S允许选择两种工作模式：高速模式或静音模式。

高速模式是正常工作模式，通过将引脚S接地来选择。如果引脚S未连接，则它是默认模式。但是，为了确保仅使用高速模式的应用中的EMI性能，建议将引脚S接地。 在静音模式下，发射器被禁用。所有其他 IC 功能继续运行。静音模式通过将引脚S连接到VCC来选择，并可用于防止由于CAN控制器失控而导致的网络通信阻塞。

关于CAN总线接口芯片SIT1050Q（SIT1050QT、SIT1050QTK）知识，东沃电子就分享到这儿。 回看文章中开头提到的问题，查看SIT1050Q和TJA1050产品手册，仔细对比会发现，国产CAN总线端口芯片SIT1050Q兼容TJA1050，可完美替代，完全兼容“ISO 11898”标准。如还有不懂或想了解更多有关SIT1050Q和TJA1050芯片参数、应用、价格、替代等方面的知识，可咨询东沃电子销售工程师：137 5773 6996（微信同号）余工
