6.6SMDJ系列 TVS二极管 功率6600W 电压17V-85V

提及6600W高功率TVS二极管，电子工程师们更多想到的可能是DO-218AB封装SM8S系列汽车级瞬态抑制TVS二极管，关于SM8S系列TVS管这方面的知识，之前科普过好多次了。接下来，TVS保护管厂家东沃电子要科普的是另一款6600W的二极管6.6SMDJ系列。

东沃电子推出的TVS二极管6.6SMDJ系列，封装SMC、功率6600W、工作电压17V到85V、钳位电压27.6V到137V、峰值脉冲电流48.2A到239.1A，型号齐全。查看东沃电子“TVS-6.6SMDJ Series Datasheet”产品手册可知：

TVS二极管6.6SMDJ系列特性

√ 6600W peak pulsepower capability at 10 x 1000μs waveform, repetition rate (duty cycle): 0.01%
√ Glass Passivated chip junction
√ For surface mounted applications to optimize board space
√ Low profile package
√ Built-in strain relief
√ Low incremental surge resistance
√ Excellent clamping capability
√ Plastic package has UL flammability classification 94V-O
√ Fast response time: typically less than 1.0ps from 0 Volts to BV min
√ Typical IR less than 5uA above 22V
√ High temperature soldering: 260°C/40 seconds at terminals
√ IEC-61000-4-2 ESD 15KV(Air),8KV(Contact)
√ ESD protection of data lines in accordance with IEC 61000-4-2(IEC801-2)
√ EFT protection of data lines in accordance with IEC61000-4-4(IEC801-4)

TVS二极管6.6SMDJ系列型号

TVS瞬态抑制二极管6.6SMDJ系列型号汇总，根据方向可分为单双和双向，具体型号如下：

1）单向TVS：6.6SMDJ17A、6.6SMDJ18A、6.6SMDJ20A、6.6SMDJ22A、6.6SMDJ24A、6.6SMDJ26A、6.6SMDJ28A、6.6SMDJ30A、6.6SMDJ33A、6.6SMDJ36A、6.6SMDJ40A、6.6SMDJ43A、6.6SMDJ45A、6.6SMDJ48A、6.6SMDJ51A、6.6SMDJ54A、6.6SMDJ58A、6.6SMDJ60A、6.6SMDJ64A、6.6SMDJ70A、6.6SMDJ75A、6.6SMDJ78A、6.6SMDJ80A、6.6SMDJ85A；

2）双向TVS：6.6SMDJ17CA、6.6SMDJ18CA、6.6SMDJ20CA、6.6SMDJ22CA、6.6SMDJ24CA、6.6SMDJ26CA、6.6SMDJ28CA、6.6SMDJ30CA、6.6SMDJ33CA、6.6SMDJ36CA、6.6SMDJ40CA、6.6SMDJ43CA、6.6SMDJ45CA、6.6SMDJ48CA、6.6SMDJ51CA、6.6SMDJ54CA、6.6SMDJ58CA、6.6SMDJ60CA、6.6SMDJ64CA、6.6SMDJ70CA、6.6SMDJ75CA、6.6SMDJ78CA、6.6SMDJ80CA、6.6SMDJ85CA；

TVS二极管6.6SMDJ58A/6.6SMDJ58CA参数

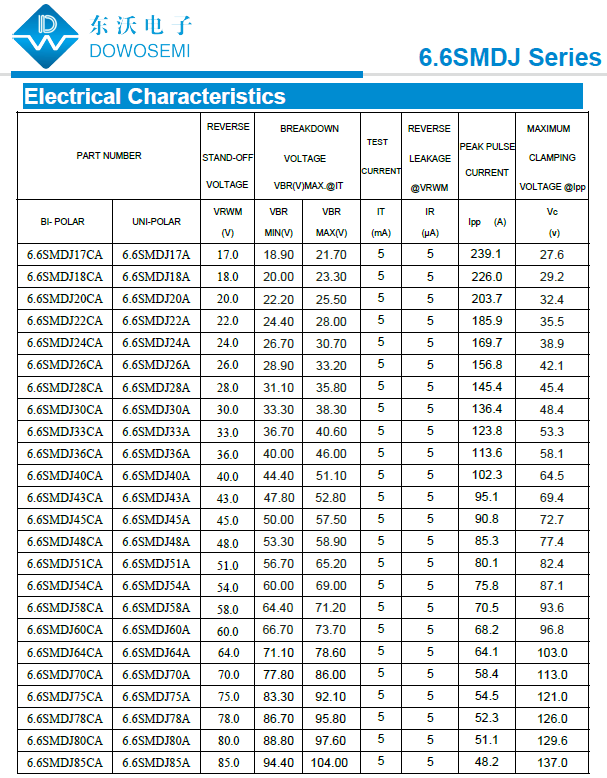

关于二极管6.6SMDJ系列参数详情，详见Datasheet产品手册，以常用型号6.6SMDJ58A和6.6SMDJ58CA为例，其参数详情如下图所示：

· 工作电压：58V
· 最小击穿电压：64.4V
· 最大击穿电压：71.2V
· 测试电流：5mA
· 钳位电压：93.6V
· 漏电流：5uA
· 峰值脉冲功率：6600W
· 峰值脉冲电流：70.5A
· 封装形式：DO-214AB/SMC
