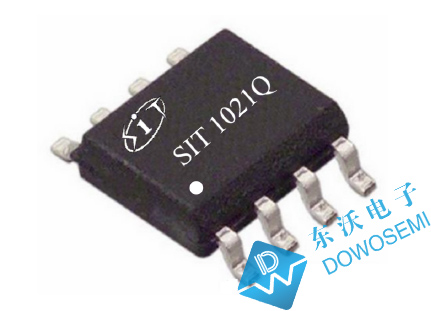

SIT1021Q 车载LIN总线端口芯片 东沃电子 专业代理

东沃电子（DOWOSEMI）专业代理车载LIN/CAN/CAN FDl总线端口系列芯片，常用型号主要有:

1）LIN总线端口芯片：SIT1021Q（SIT1021QT，SOP8封装；SIT1021QTK，HVSON8封装）；

2）CAN总线端口芯片：SIT1040Q（SIT1040QT，SOP8封装；SIT1040QTK，HVSON8封装）、SIT1050Q（SIT1050QT，SOP8封装；SIT1050QTK，HVSON8封装）；

3）CAN FDl总线端口芯片：SIT1042Q（SIT1042QT、SIT1042QT/3，SOP8封装；SIT1042QTK/3，HVSON8封装）、SIT1043Q（SIT1043QT，SOP14封装；SIT1043QTK，DFN4.5×3-14封装）；SIT1044QT（SIT1044QT、SIT1044QT/3，SOP8封装；SIT1044QTK/3，HVSON8封装）；SIT1051Q（SIT1051QT、SIT1051QT/E、SIT1051QT/3，SOP8封装；SIT1051QTK/3，HVSON8封装）；

之前科普过SIT1040Q和SIT1042Q芯片相关的知识，接下来，东沃电子要给大家介绍的是SIT1021Q国产车载LIN总线端口芯片。查看“SIT1021Q Datasheet”产品手册可知：

SIT1021Q 车载LIN总线端口芯片描述

SIT1021Q 是一款本地互联网络（LIN）物理层收发器，符合LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A、ISO 17987-4:2016 (12V) 和SAE J2602 标准，主要适用于使用1kbps至20kbps传输速率的车载网络。SIT1021Q通过TXD引脚控制LIN总线的状态，可将协议控制器的发送数据流转换为具有最佳压摆率和波形整形的总线信号，以最大程度地减少电磁辐射（EME）。LIN总线输出引脚具有内部上拉电阻，仅当用作主机节点时，才需将LIN 总线端口通过一个与二极管串联的外部电阻上拉至VBAT。SIT1021Q 通过LIN 引脚接收总线上的数据流，并由接收器的输出引脚RXD 将数据传送到外部的微控制器。

SIT1021Q可在5.5V-27V工作电压范围内，支持12V应用。SIT1021Q在休眠模式下可实现极低电流消耗，发生故障时可快速地将功耗降至最低，并且可通过LIN 引脚、WAKE_N 引脚或SLP_N 引脚上的消息将器件置于正常工作模式。SIT1021Q可通过INH 输出引脚选择性地启用节点上可能存在的各种外部电源模块，从而在整个应用系统级别减少电池电流的消耗。

SIT1021Q 车载LIN总线端口芯片特点

· 兼容“LIN 2.x/ISO 17987-4:2016 (12V)/SAE J2602”标准；
· 内置过温保护功能（热关断）
· 内置显性超时功能；
· 总线限流保护功能；
· 电池欠压保护功能；
· 极低功耗的休眠模式；
· 支持本地唤醒与远程唤醒；
· 使用INH 引脚控制外部稳压器；
· LIN 数据传输速率可达20kbps；
· 高电磁兼容（EMC）能力；
· 提供HVSON8/DFN3*3-8，小外形，无引脚封装；

SIT1021Q 车载LIN总线端口芯片引脚分布图和内部框图

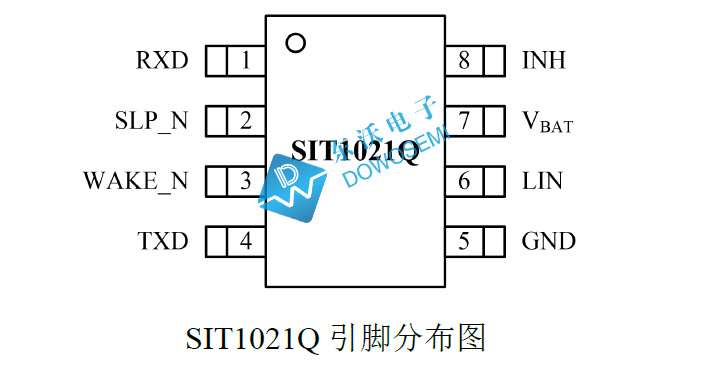

1）SIT1021Q引脚分布图

1.RXD：接收器数据输出（开漏）端口；发生唤醒事件后置为低电平。
2.SLP-N：使能输入端口，高电平使能器件进入正常模式，低电平使能器件进入休眠模式；复位TXD上的唤醒源标志和RXD上的唤醒请求。
3.WAKE_N：本地唤醒输入端口（低电平有效），下降沿触发。
4.TXD：发送器数据输入端口；发生本地唤醒事件后输出低电平。
5.GND：地。
6.LIN：LIN 总线输入/输出端口。
7.VBAT：电池电源电压。
8.INH：用于控制外部稳压器的工作状态，发生唤醒事件后置为高电平。

特别说明：DFN3*3-8/HVSON8 封装，可将背面焊盘与PCB 板合适的“地”相连，以获得更好的散热性能。

2）SIT1021Q内部框图

需要注意的是，国产车载LIN总线端口芯片SIT1021Q有两种订货型号：

1）SIT1021QT：SOP-8封装，编带式包装为2500 颗/盘；

2）SIT1021QTK：HVSON8 / DFN3*3-8封装，小外形，无引脚封装为6000 颗/盘；

业内很多电子工程师都知道，SIT1021Q系列芯片能够pin to pin完美替代国际品牌NXP恩智浦的TJA1021系列芯片。通过对比SIT1021Q和TJA1021二者参数可知，TJA1021T芯片国产替代对应的型号是：SIT1021QT；TJA1021TK芯片国产替代对应的型号是：SIT1021QTK，有关TJA1021替代详情信息，可咨询东沃电子销售工程师。东沃电子代理的SIT1021Q系列芯片应用成熟、品质可靠稳定、交期迅速、价格美丽、免费样品测试，竭诚欢迎广大新老客户前来咨询： 137 5773 6996（微信同号）余工
