CAN总线接口芯片TJA1040国产替代型号：SIT1040Q

关于NXP国际品牌CAN总线接口芯片TJA1040替代，总是有很多客户前来东沃电子咨询，询问是否有国产CAN总线接口芯片能够pin to pin完美替代TJA1040（NXP恩智浦）。针对“TJA1040国产替代”这个话题，特意请教了下东沃电子FAE工程师，并推荐了一款东沃电子专业代理的国产CAN总线接口芯片：SIT1040Q。关于SIT1040Q这颗芯片，相信很多电子工程师并不陌生，要知道，在国内，SIT1040Q这颗芯片应用非常成熟，是众多电子工程师的首选。那么，关于东沃电子代理的SIT1040Q，您了解多少呢？查看“SIT1040Q Datasheet”产品手册可知：

SIT1040Q高速CAN总线收发器芯片描述和参数介绍

东沃电子代理的SIT1040Q是一款应用于CAN协议控制器和物理总线之间的接口芯片，可应用于卡车、公交、小汽车、工业控制等领域，速率可达到1Mbps，具有在总线与CAN协议控制器之间进行差分信号传输的能力。

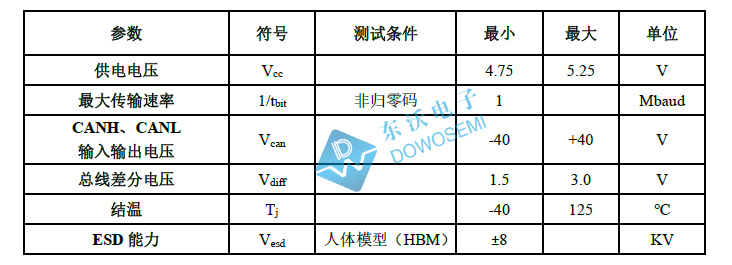

SIT1040Q参数如下：

供电电压：5V
最大传输速率：1Mbps
CANH、CANL输入输出电压：±40V
总线差分电压：1.5V、3V
ESD能力：±8KV（测试条件HBM）
结温：-40 ℃~125 ℃

SIT1040Q高速CAN总线收发器芯片特性

· 完全兼容“ISO 11898”标准；
· 符合AEC-Q100要求；
· 内置过温保护；
· 过流保护功能；
· 显性超时功能；
· 带总线唤醒功能的低电流待机模式（典型值5μA）；
· 未上电节点不干扰总线；
· 至少允许110 个节点连接到总线；
· 高速CAN，传输速率可达到1Mbps；
· 高抗电磁干扰能力；
· 提供HVSON8 / DFN3*3-8，小外形，无引脚封装；

SIT1040Q高速CAN总线收发器芯片引脚分布图和内部框图

看SIT1040Q Datasheet产品手册可知，高速CAN总线收发器芯片SIT1040Q有两种型号，其区别主要在于封装：

1）SIT1040QT，SOP-8封装；

2）SIT1040QTK，HVSON8 / DFN3*3-8封装；

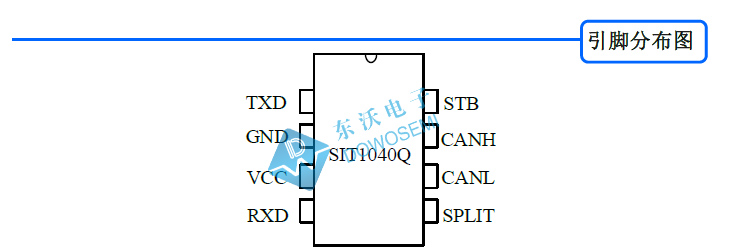

SIT1040Q芯片引脚分布下图所示：

引脚定义：

TXD：发送器数据输入端
GND：地
VCC：供电电源
RXD：接收器数据输出端
SPLIT：工模稳定输出
CANL：低电位CAN电压输入输出端；
CANH：高电位CAN电压输入输出端；
STB：高速与待机模式选择，低电平为高速；

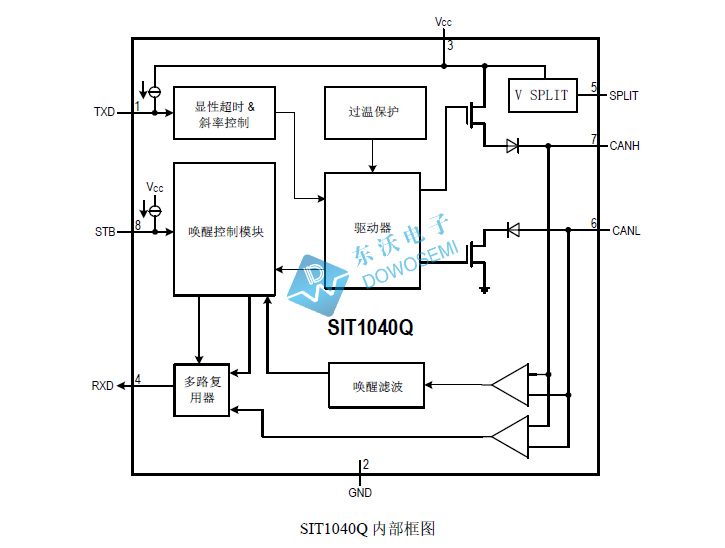

SIT1040Q芯片内部框图如下所示：

仔细对比下TJA1040和SIT1040Q参数，就会发现，SIT1040Q芯片能够pin to pin替代TJA1040，具体详情，可以直接咨询东沃电子销售工程师： 137 5773 6996（微信同号）余工，一对一免费为您解答！
