TVS二极管8.0SMDJ系列 8000W SMC 型号汇总

查看东沃电子DOWOSEMI瞬态抑制TVS二极管产品手册可知，贴片SMC（DO-214AB）封装的TVS二极管有：1.5SMC系列、SMCJ系列、TPSMCJ系列、SMDJ系列、TPSMDJ系列、5.0SMDJ系列、TP5.0SMDJ系列和8.0SMDJ系列。其中8.0SMDJ系列TVS二极管是东沃电子DOWOSEMI推出的新产品、专门设计保护敏感电子设备闪电引起的电压瞬变和其他瞬态电压事件。那么关于，8.0SMDJ系列TVS二极管特性、型号、参数等等，您知道多少呢？

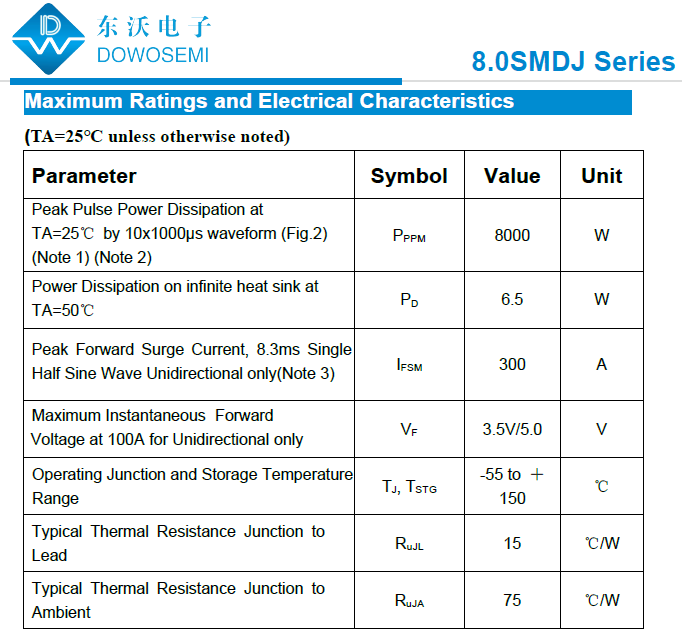

查阅东沃电子DOWOSEMI“TVS-8.0SMDJ Series Datasheet”产品手册可知：

一、TVS二极管8.0SMDJ系列特性

·玻璃钝化芯片工艺
·用于表面安装应用，以优化板空间
·内置应变缓解装置
·抗浪涌增量低
·优异的钳位能力
·塑料包装符合UL防火等级94V-O
·快速响应时间：从0伏到BV min一般小于1.0ps
·典型IR小于5uA, 22V以上
·高温焊接:260°C/40秒
·IEC-61000-4-2 ESD 15KV(空气)，8KV(触点)
·符合IEC 61000-4-2(IEC801-2)的数据线ESD保护
·符合IEC61000-4-4(IEC801-4)的数据线EFT保护

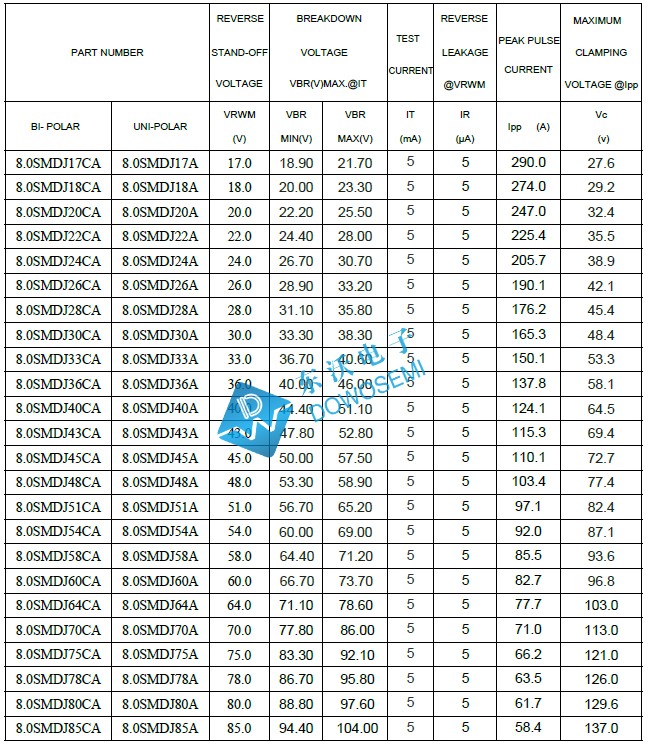

二、TVS二极管8.0SMDJ系列型号汇总

1）单向TVS：8.0SMDJ17A、8.0SMDJ18A、8.0SMDJ20A、8.0SMDJ22A、8.0SMDJ24A、8.0SMDJ26A、8.0SMDJ28A、8.0SMDJ30A、8.0SMDJ33A、8.0SMDJ36A、8.0SMDJ40A、8.0SMDJ43A、8.0SMDJ45A、8.0SMDJ48A、8.0SMDJ51A、8.0SMDJ54A、8.0SMDJ58A、8.0SMDJ60A、8.0SMDJ64A、8.0SMDJ70A、8.0SMDJ75A、8.0SMDJ78A、8.0SMDJ80A、8.0SMDJ85A；

2）双向TVS：8.0SMDJ17CA、8.0SMDJ18CA、8.0SMDJ20CA、8.0SMDJ22CA、8.0SMDJ24CA、8.0SMDJ26CA、8.0SMDJ28CA、8.0SMDJ30CA、8.0SMDJ33CA、8.0SMDJ36CA、8.0SMDJ40CA、8.0SMDJ43CA、8.0SMDJ45CA、8.0SMDJ48CA、8.0SMDJ51CA、8.0SMDJ54CA、8.0SMDJ58CA、8.0SMDJ60CA、8.0SMDJ64CA、8.0SMDJ70CA、8.0SMDJ75CA、8.0SMDJ78CA、8.0SMDJ80CA、8.0SMDJ85CA；

三、TVS管8.0SMDJ85A/8.0SMDJ85CA参数

工作电压：85V
最小击穿电压：94.4V
最大击穿电压：104.0V
测试电流：5mA
钳位电压：137V
漏电流：5uA
峰值脉冲功率：8000W
峰值脉冲电流：58.4A
封装形式：DO-214AB/SMC

其中8.0SMDJ85A是单向TVS管，有阴极线的一端是负极，另一端则是正极，在焊接的时需要区分正负极性。8.0SMDJ85CA是双向TVS管，无正负极性之分，在焊接时不需要区分。有关8.0SMDI系列其他型号TVS管参数，详见“TVS-8.0SMDJ Series Datasheet”。

TVS二极管凭借自身独有的特点优势，主要应用：计算机系统、通讯设备、交/直流电源、汽车电子、整流器、家用电器、仪器仪表、RS-232/422/423/485接口、I/O、LIN、USB、HDMI、GPS、数码相机保护、工模/差摸保护、RF耦合/IC驱动接收保护、电机电磁波干扰抑制、声频视频输入、传感器/变速器、工控回路、继电器、接触器噪音等等。有关TVS二极管选型选用具体技巧和方法，可咨询东沃电子产品工程师：136 7581 6901（微信同号）朱工，免费保护方案设计、保护器件选型、EMC测试、样品。
