手机V-charge端口ESD和EOS防护方案整改
发表日期:2022-11-10浏览:922

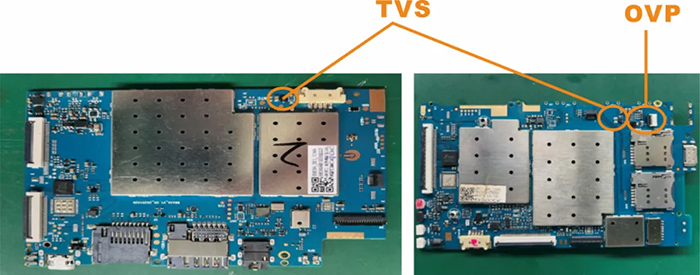

针对手机V-charge端口防护,有客户反馈,使用单颗12V静电ESD保护二极管(有客户习惯把ESD二极管称为TVS)作为端口浪涌防护器件,浪涌测试后,系统开机失败。为了解决这个现象,客户特意向杭州东沃电子(DOWOSEMI)请教这个问题,并希望能够提出意见并整改好好这个方案。经过失效分析结果显示,ESD二极管和后级IC均有损坏点。实验室复现失效,器件表面塑封体熔融,器件内部芯片呈现较大区域烧毁点,确定为长时间过电压导致失效。
针对这个现象,东沃电子FAE工程师提出了解决方法和整改方案,具体详情如下:
1)受测设备:手机;
2)测试标准:IEC61000-4-5,1.2/50-8/20us,2Ω,EOS 350V, DC 24V;

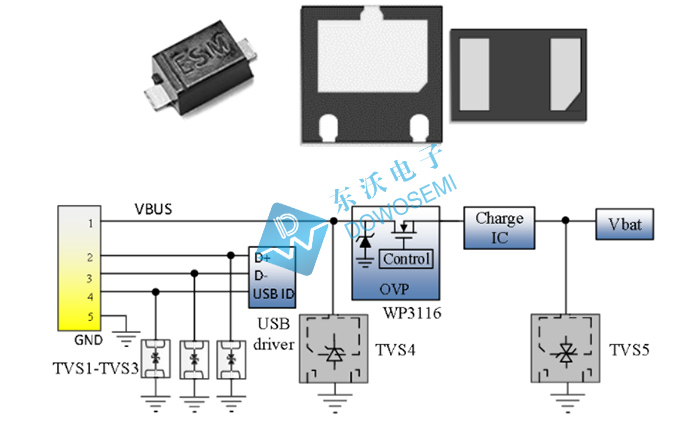

3)解决方法:更换24V 静电ESD保护二极管器件作为端口浪涌防护器件,并搭载型号为WP3116的OVP器件,浪涌测试等级可至350V浪涌等级测试,同时满足DC 24V直流耐压测试;
4)整改后优势:更换浪涌防护等级更高的24V静电ESD保护二极管器件进行浪涌防护,同时残余能量被后级OVP吸收。测试直流耐压时,静电ESD保护二极管不动作,OVP进行过压关断,从而起到更好保护。

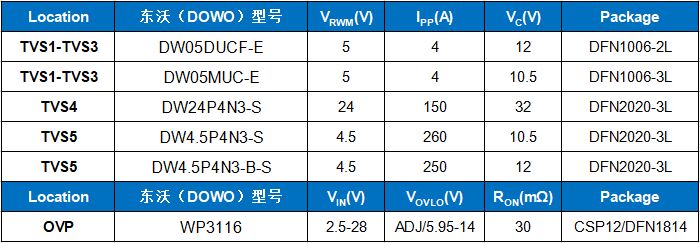

TVS 1-TVS 3型号:DW05DUCF-E、DW05MUC-E;
TVS 4型号:DW24P4N3-S;
TVS 5型号:DW4.5P4N3-S、DW4.5P4N3-B-S;
OVP型号:WP3116;
