EOS保护和ESD保护,有什么区别?
发表日期:2022-11-09浏览:5246
有客户问:“EOS保护和ESD保护有什么区别?”解答这个问题之前,有必要先弄明白什么是EOS?什么是ESD?接下来,国产电路保护器件品牌厂家东沃电子(DOWOSEMI)针对“EOS和ESD”这个话题详细为您阐述。
一、什么是EOS和ESD?
1)EOS:Electrical Over Stress电性过应力是指当外界电流或电压超过器件的最大规范条件时,器件性能会减弱甚至损坏。其特点:
√ 现象:高压或者大电流导致芯片内部损坏,发热,从而伴随着外部烧糊的现象。√ 产生原因:感应、累计浪涌等。
√ 特点:时间长(us级),电压跟电流视情况而定。
√ 测试规范与方法:IEC61000-4-5,EOS tester(surge generator)。
2)ESD:Electron Static Discharge 静电放电是指电荷从一个物体转移到另一个物体,是一种客观的自然现象。其特点:
√ 现象:有限的大量的电荷在不同电位体之间快速转移的一种放电现象。√ 产生原因:摩擦、接触、耦合感应等。
√ 特点:时间短(ns级)、电压高(kv)、电流大(A)。

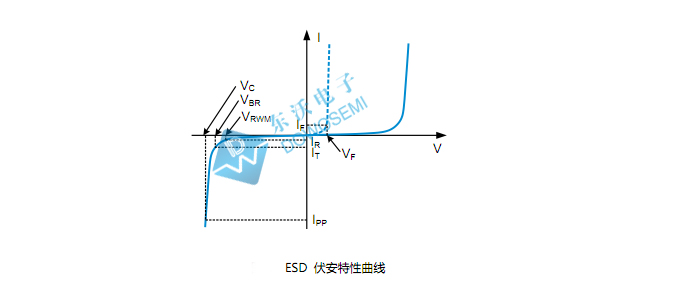

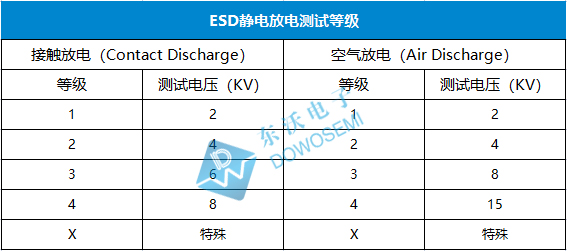

√ 测试规范与方法:IEC61000-4-2,ESD GUN。
二、EOS和ESD的区别
那么,EOS和ESD这两者之间,有什么关系呢?一般来说,EOS描述的是ESD以外的极端现象。关于它们之间的区别,有哪些呢?从四方面来讲解:
1)原因:
EOS:与设备运行或发电设备产生相关的电压或电流;ESD:快速释放累积电荷;
2)时间:
EOS:持续时间与原始信号一样长,没有固定的限制;ESD:一旦消耗了累积的电荷,ESD事件就不会再出现;
3)特征:
EOS:可以有任何物理上可能的波形,因为EOS的来源通常是不可预测的;ESD:具有特定的波形;
4)发生:
EOS:大多数是(但不总是)周期性和可重复的;ESD:非周期性和不可重复(不能保证累积静电);
三、EOS防护和ESD保护

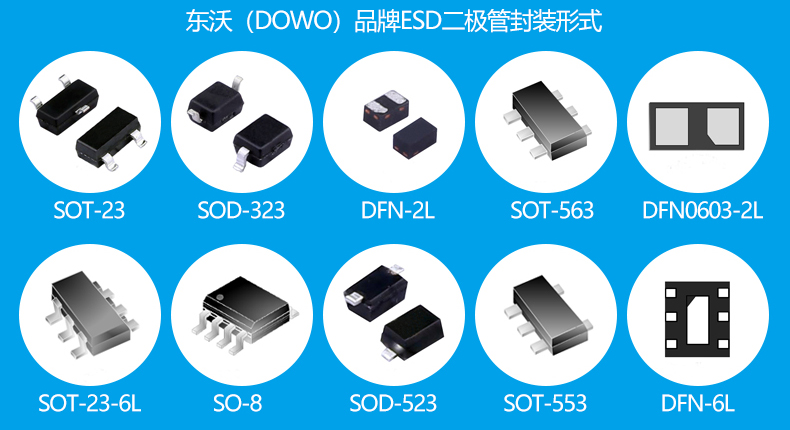

综上所述,可知,EOS和ESD不是一回事,这点是非常重要的。与ESD引起的故障相比,EOS损坏更为常见;ESD防护针对的是ESD而不是EOS保护。具体有关EOS保护方案设计和ESD静电防护方案设计及ESD静电保护二极管选型,可直接咨询您的专属电子工程师:136 7581 6901(微信同号)朱工
