DW03D-B-S 双向ESD二极管参数 3.3V SOD-323

发表日期:2022-10-31浏览:1128

通信端口静电防护,常常需要用到低电压ESD保护器件,比如2.8V、3.3V、5V、6V等等,比如ESD二极管热销型号之一:DW03D-B-S。关于DW03D-B-S这颗ESD二极管,很多电子工程师或采购都知道,这颗物料出自静电保护器件品牌东沃电子(DOWOSEMI)。查阅东沃电子ESD-DW03D-B-S Datasheet可知:

1)ESD二极管DW03D-B-S特性

√ 保护一条I/O或电源线
√ 低箝位电压
√ 低泄漏电流
√ IEC 61000-4-2 (ESD) ±30kV (air), ±30kV (contact)
√ IEC 61000-4-4 (EFT) 40A (5/50ns)
√ IEC 61000-4-5 (Lightning) 30A (8/20μs)
√ 通过无铅认证

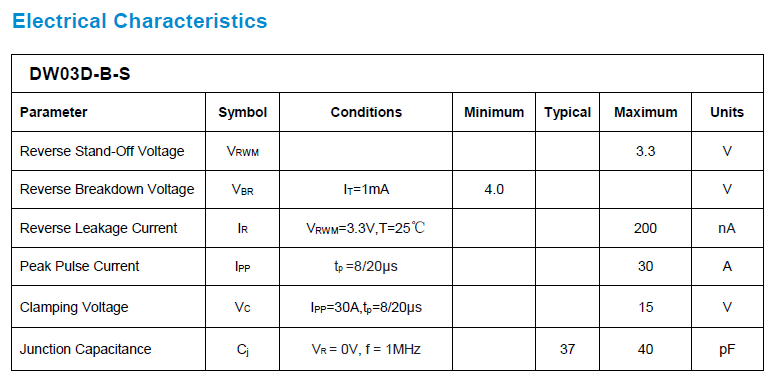

DW03D-B-S 2.png

2)ESD二极管DW03D-B-S参数

·峰值脉冲功率(tp=8/20μs):450W
·工作电压:3.3V
·击穿电压:4V
·钳位电压:15V
·峰值脉冲电流:30A
·漏电流:200nA
·结电容:37pF
·封装形式:SOD-323
·丝印标识:03B

3)ESD二极管DW03D-B-S应用

√ Laptop Computers
√ Cellular Phones
√ Digital Cameras
√ Personal Digital Assistants (PDAs)

关于ESD二极管“DW03D-B-S”特性、参数、应用,就分享到这儿了,想了解更多有关DW03D-B-S现货、交期、价格、样品等方面的信息,可直接咨询东沃电子产品工程师:136 7581 6901(微信同号)朱工

DW03D-B-S 1.png
