汽车抛负载保护器件—TVS二极管

汽车抛负载保护器件有很多，其中最值得一提的是DO-218AB封装TVS瞬态抑制二极管。不管是传统汽车还是现代新能源汽车，车辆的可靠性和安全是衡量汽车品质的一项重要指标。那么，为了保障汽车安全可靠，除了在汽车电子元器件的车规级的认证选型上需要关注之外，对于汽车电子功能模块的保护也需要越来越重视。

在汽车电子功能模块保护方面，除了静电保护外，还有道路行驶车辆的电气瞬变干扰的保护，这也就是我们常常提到的汽车电子浪涌测试标准ISO 7637-2和ISO 16750-2。众所周知，在汽车电子系统所有脉冲中，抛负载是常见且破坏性和危害性比较大的一种现象。那么，ISO 7637-2标准与ISO 16750-2标准相比，它们有什么区别呢？哪种更严格呢？

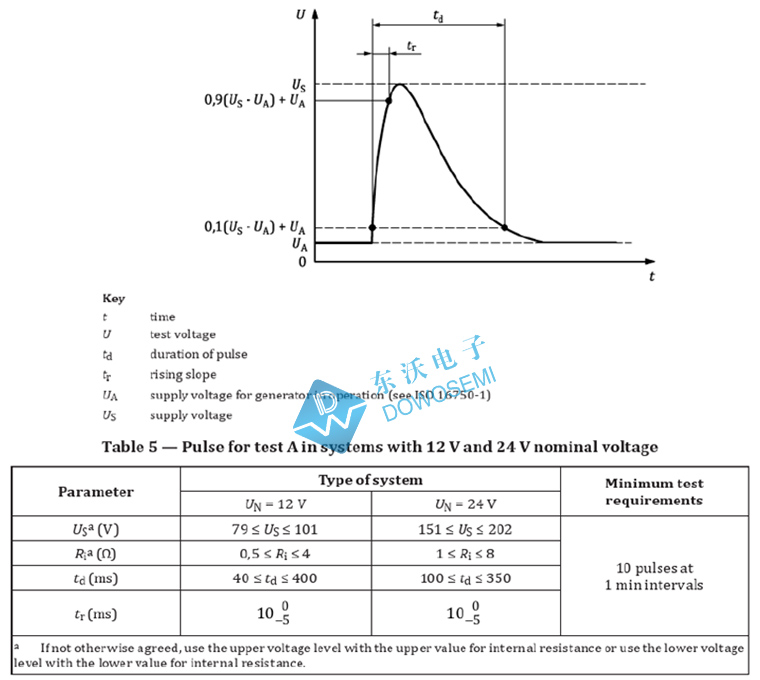

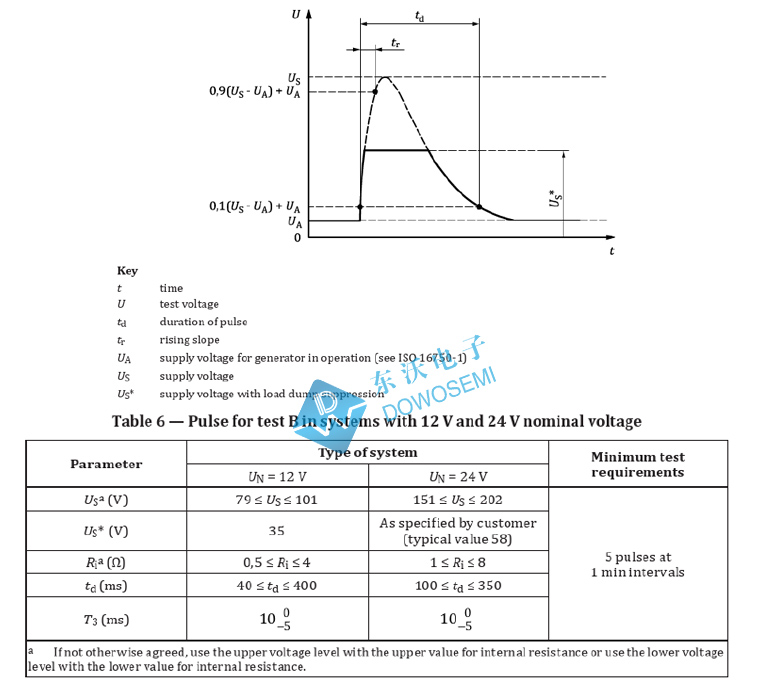

从图中可知，5A、5B波形测试，ISO 16750-2标准中要求的抛负载测试电压高于ISO 7637-2标准：

1）在12V系统中，ISO 7637-2标准测试电压要求65V—87V，ISO 16750-2标准测试电压要求79V到101V；

2） 在24V系统中，ISO 7637-2标准测试电压要求123V-174V，新标准测试电压要求151V-202V；

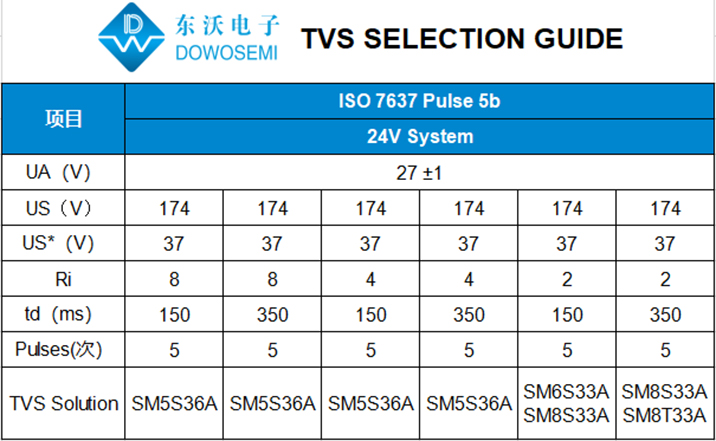

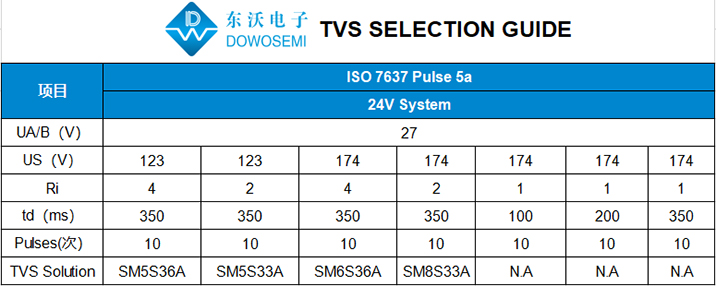

除测试电压增加之外，还有个最显著的差异是ISO 16750-2标准抛负载最低测试要求10个脉冲10分钟，间隔1分钟，而ISO 16750-2标准抛负载测试要求规定只用一个脉冲。由此可知，汽车抛负载浪涌测试新标准对车规级电路保护元器件质量、稳定和可靠性提出了更高的要求。在大多数新型交流发电机中，抛负载的电压幅度是可以通过安装TVS瞬变抑制二极管得到抑制（钳位）。也就是说，针对汽车抛负载保护，最常见最有效的方法就是选用TVS瞬变抑制二极管进行钳位保护。那么，有哪些常用的汽车抛负载保护器件呢？查看东沃电子推出的TVS二极管可知：

1）SM8T系列，6600W，DO-218AB，单双向：SM8T16A、SM8T16CA、SM8T17A、SM8T17CA、SM8T18A、SM8T18CA、SM8T20A、SM8T20CA、SM8T22A、SM8T22CA、SM8T24A、SM8T24CA、SM8T26A、SM8T26CA、SM8T28A、SM8T28CA、SM8T30A、SM8T30CA、SM8T33A、SM8T33CA、SM8T36A、SM8T36CA、SM8T40A、SM8T40CA、SM8T43A、SM8T43CA；

2）SM8S系列，6600W，DO-218AB，单双向：SM8S10A、SM8S11A、SM8S12A、SM8S13A、SM8S14A、SM8S14CA、SM8S15A、SM8S15CA、SM8S16A、SM8S16CA、SM8S17A、SM8S17CA、SM8S18A、SM8S18CA、SM8S20A、SM8S20CA、SM8S22A、SM8S22CA、SM8S24A、SM8S24CA、SM8S26A、SM8S26CA、SM8S28A、SM8S28CA、SM8S30A、SM8S30CA、SM8S33A、SM8S33CA、SM8S36A、SM8S36CA、SM8S40A、SM8S40CA、SM8S43A、SM8S43CA、SM8S48A；

3）SM6S系列，4600W，DO-218AB，单向：SM6S10A、SM6S11A、SM6S12A、SM6S13A、SM6S14A、SM6S15A、SM6S16A、SM6S17A、SM6S18A、SM6S20A、SM6S22A、SM6S24A、SM6S26A、SM6S28A、SM6S30A、SM6S33A、SM6S36A、SM6S40A、SM6S43A；

4）SM5S系列，3600W，DO-218AB，单向：SM5S10A、SM5S11A、SM5S12A、SM5S13A、SM5S14A、SM5S15A、SM5S16A、SM5S17A、SM5S18A、SM5S20A、SM5S22A、SM5S24A、SM5S26A、SM5S28A、SM5S30A、SM5S33A、SM5S36A、SM5S40A、SM5S43A；

5）LDP系列，6000W，P600，单双向：LDP10A、LDP10CA、LDP11A、LDP11CA、LDP12A、LDP12CA、LDP13A、LDP13CA、LDP14A、LDP14CA、LDP15A、LDP15CA、LDP16A、LDP16CA、LDP17A、LDP17CA、LDP18A、LDP18CA、LDP19A、LDP19CA、LDP20A、LDP20CA、LDP22A、LDP22CA、LDP24A、LDP24CA、LDP26A、LDP26CA、LDP28A、LDP28CA、LDP30A、LDP30CA、LDP33A、LDP33CA、LDP36A、LDP36CA、LDP40A、LDP40CA、LDP43A、LDP43CA、LDP48A、LDP48CA、LDP54A、LDP54CA、LDP58A、LDP58CA、LDP60A、LDP60CA。

关于“汽车抛负载保护器件—TVS二极管”的话题就分享到这儿了，想了解汽车抛负载测试方案设计、器件选型等具体方面的知识，可直接咨询东沃电子产品工程师：136 7581 6901（微信同号）朱经理
