TVS二极管20V型号,怎么选型选用?
发表日期:2022-10-19浏览:817
工作峰值反向电压在TVS瞬态抑制二极管中,是一个很重要的参数,也是选型第一步需要确认的参数。TVS管工作峰值反向电压低至3.3V,最高可达到600V,能够满足不同客户的保护需求。近日发现,常有客户前来东沃电子(DOWOSEMI)咨询“20V贴片TVS二极管型号怎么选型选用”这个话题。那么,20V贴片TVS二极管,有哪些型号呢?如何选型选用呢?

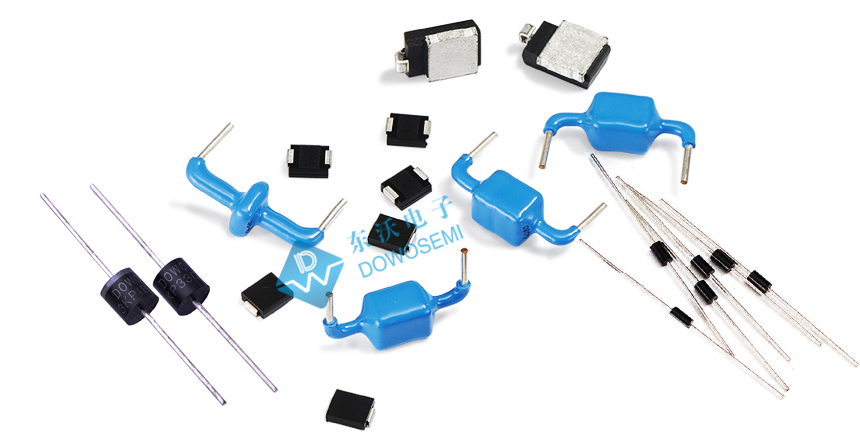

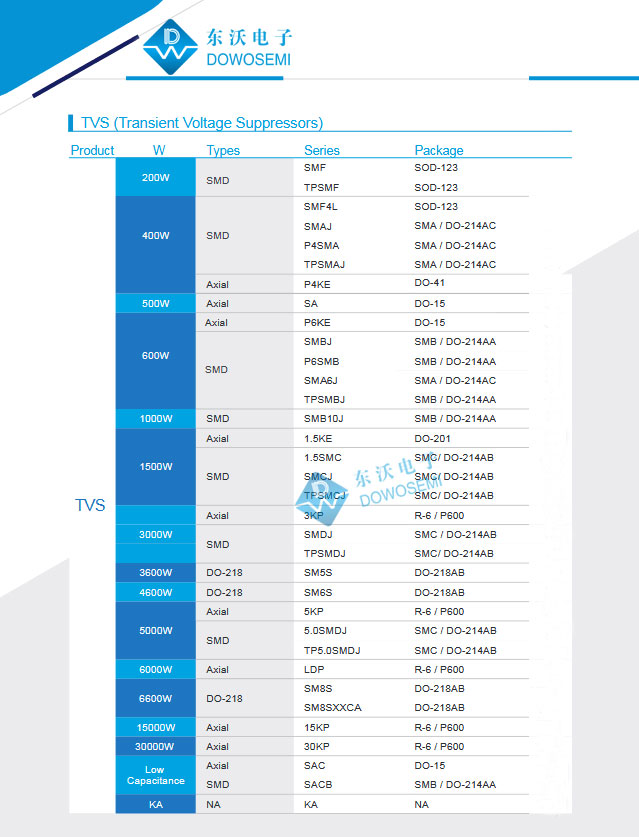

查看东沃电子TVS瞬态电压抑制二极管产品手册可知,电压为20V的TVS管有:
1)贴片TVS管:SMF20A、SMF20CA、TPSMF20A、SMF4L20A、SMAJ20A、SMAJ20CA、TPSMAJ20A、TPSMAJ20CA、SA20A、SA20CA、SMBJ20A、SMBJ20CA、SMA6J20A、SMA6J20CA、TPSMBJ20A、TPSMBJ20CA、SMB10J20A、SMB10J20CA、SMCJ20A、SMCJ20CA、TPSMCJ20A、TPSMCJ20CA、
SMDJ20A、SMDJ20CA、TPSMDJ20A、TPSMDJ20CA、SM5S20A、SM6S20A、5.0SMDJ20A、5.0SMDJ20CA、TP5.0SMDJ20A、TP5.0SMDJ20CA、SM8S20A、SM8S20CA、SM8T20A、SM8T20CA……
2)直插TVS管:3KP20A、3KP20CA、5KP20A、5KP20CA、LDP20A、LDP20CA、15KP20A、15KP20CA、20KP20A、20KP20CA……
以上列举的是部分常用20V瞬态抑制TVS二极管,关于其具体参数,以双向TVS二极管SMDJ20CA为例,查看TVS-SMDJ Series Datasheet可知:
√ 峰值脉冲功率:3000W√ 最小击穿电压:22.20V
√ 最大击穿电压:24.50V
√ 测试电流:1mA
√ 漏电流:2uA
√ 工作峰值反向电压:20V
√ 峰值脉冲电流:92.59A
√ 最大钳位电压:32.4V
√ 丝印标识:DEV
√ 封装形式:SMC/DO-214AB
细心的电子工程师会发现,所有20V的TVS二极管,它们的最小击穿电压、最大击穿电压、工作峰值反向电压、最大钳位电压值都是一样的,最大不同的是峰值脉冲电流、功率和封装形式,具体选用选型,还是需要结合电路情况和保护需求来选择。有关TVS二极管选型选用方面的知识,可以多看看这篇干货:http://www.dowosemi.cn/zhinan/detail/1.html
