防静电(ESD)二极管的封装尺寸
发表日期:2022-10-17浏览:1350
关于SOD-123、SOD-323、SOD-523、SOD-723、SOD-923、SOT-23、SOT-23-6L、SOT-523、SMA、SMB、SMC、DO-218AB、DO-41、DO-15、R-6等等,您知道这些是什么吗?对,封装!何为封装呢?封装指的是安装半导体集成电路芯片用的外壳。在电子上,封装不仅起着安装、固定、密封、保护芯片及增强电热性能等方面的作用,而且还通过芯片上的接点用导线连接到封装外壳的引脚上,这些引脚又通过印刷电路板上的导线与其他器件相连接,从而实现内部芯片与外部电路的连接。因为芯片必须与外界隔离,以防止空气中的杂质对芯片电路的腐蚀而造成电气性能下降。另一方面,封装后的芯片也更便于安装和运输。

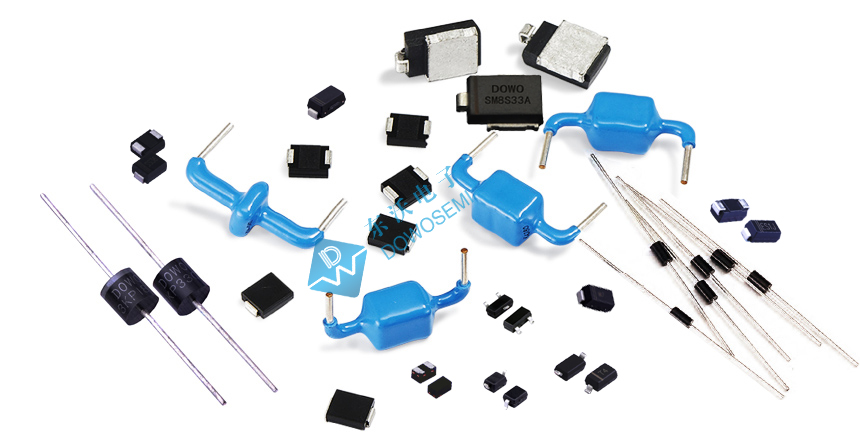

二极管封装能够把硅片上的电路管脚,用导线接引到外部接头处,以便与其它器件连接。二极管封装的目的是不改变二极管特性的条件下,为了生产出的二极管能有统一的规格,方便安装;同时,封装也对内部元件起到保护作用。细心的电子工程师会发现,不同种类的二极管,其封装形式略有差异,接下来从防静电(ESD)二极管、TVS瞬态抑制二极管、稳压二极管、整流二极管、肖特基二极管来看其封装尺寸。查阅东沃电子防静电二极管、TVS二极管、稳压二极管、整流二极管、肖特基二极管产品手册可知:
1)防静电二极管封装:SOD-323、SOD-323F、SOD-523、SOD-723、SOD-923、SOT-23、SOT-23-6L、SOT-143、SOT-353、SOT-363、SOT-523、SOT-553、SOT-563、SO-8、DFN1006-2L、DFN-2L、DFN1.7*1.0-6L、DFN-6L、DFN2010-8L、DFN-8L、DFN3.8*1.0-9L、DFN-16L、DFN-18L、DFN0603-2L、DFN0603-D、DFN1610-2L……
2)TVS二极管封装:SOD-123、SMA、DO-41、DO-15、SMB、DO-201、SMC、P600、DO-218AB、NA……
3)稳压二极管封装:DO-41、SMA、SOD-123、DO-15、SMB、SMC、DO-201……
4)整流二极管封装:SMA、SMAF、SMB、SMBF、SMC、SOD-123FL……
5)肖特基二极管封装:SMA、SMAF、SMB、SMBF、SMC、SOD-123FL、TO-277……
根据上述可知,不同种类的二极管,其封装形式也是有差异的。有关防静电(ESD)二极管、TVS瞬态抑制二极管、稳压二极管、整流二极管、肖特基二极管等二极管型号具体选型选用,可咨询东沃电子高级产品工程师:136 7581 6901(微信同号)朱工
