ESD器件是什么？ESD静电保护元器件详解，超齐全

在电路中，当系统没有干扰时，正常工作时，ESD器件可以忽略不计，几乎不起作用。但是当外部接口电压超过ESD器件的击穿电压时，ESD器件就开始起作用，并将电流分流到地，保护后级敏感电子元件免受静电的损坏。咦，这里提及的“ESD器件”，指的是什么呢？ESD器件到底是什么东西呢？对于从事电子元器件行业的人来说，并不陌生。电子元器件可分为主动元器件和被动元器件，ESD器件就属于被动元器件的一种。

在行业内，对ESD器件的称法有很多种：静电保护器件、静电防护元器件、ESD静电保护元器件、ESD管、ESD保护管、ESD二极管、ESD静电保护二极管、ESD防护二极管、ESD、ESD保护器件、ESD防护器件、TVS二极管阵列、瞬态电压抑制二极管阵列、瞬态抑制二极管阵列等等。接下来，东沃电子从ESD模型、ESD器件选型技巧、ESD器件类型带您走进ESD器件世界！

ESD模型种类

√ 人体模型（HBM）ESD：为芯片生产、组装、运输过程而设计。

√ 带电装置模型（CDM）ESD：为芯片生产、组装、运输过程而设计。

√ IEC 61000-4-2 ESD：为日常使用设计。

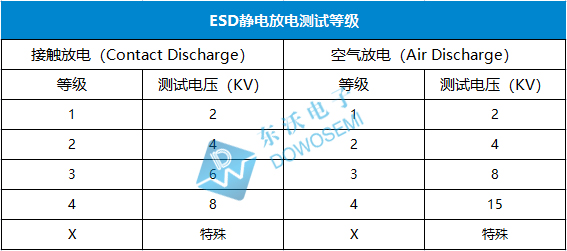

IEC 61000-4-2等级为日常接触等级，正常分为四级：

查看ESD器件规格书时，常会看到“IEC Compatibility (EN61000-4)”这项特性，在这里，东沃电子产品工程师需要跟您强调的是：ESD器件符合IEC 61000-4-2时，只代表ESD器件本身的防护，不代表后级电路能承受相应的冲击。钳位电压是衡量ESD器件保护电路系统的能力。钳位电压即当外部受到冲击，后级电路通过ESD器件后受到的冲击。

ESD器件选型技巧

1）计算接口信号幅值的范围来确定ESD器件的工作电压；

2）根据信号类型决定使用单向或者双向ESD器件。双向ESD器件具有对称的正负击穿电压，可用于有正负电压范围的任何接口。单向ESD器件，有正向的击穿电压，出现负压时立刻击穿，可用于只有正向电压范围的接口。

3）根据信号速率决定该接口能承受的最大寄生电容；

4）根据电路系统的最大承受电压冲击，选择适合的钳位电压；

5）确保ESD器件可达到或超过IEC 61000-4-2 level4。

ESD器件类型

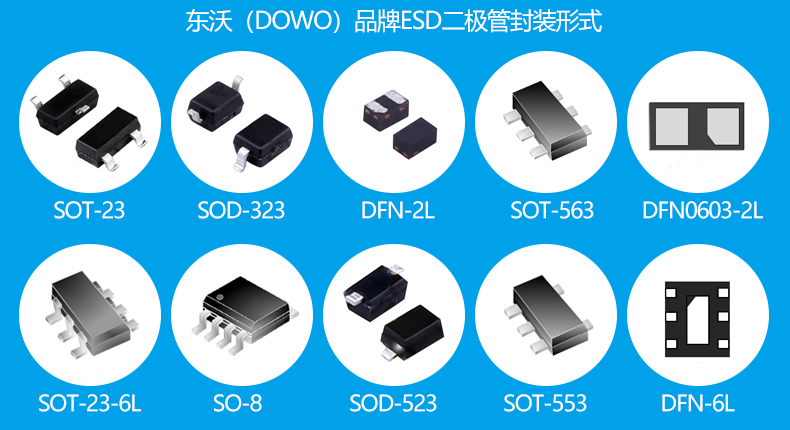

查阅“东沃电子ESD二极管产品选型手册”可知，ESD器件种类繁多，型号齐全，根据方向，可分为单向ESD和双向ESD；根据封装来分，有：SOT-23、SOT-23-6L、SOD-323（0805）、SOD-523（0603）、SOD-723、DFN1006-2L（0402）、DFN0603（0201）等等；根据电压来分，ESD器件工作电压大小一般是根据IC芯片电压设计的，有：2.5V、2.8V、3.3V、5V、8V、12V、15V、24V、36V等等。具体ESD器件型号，详见“东沃电子ESD二极管产品选型手册”。当然，您也可以直接咨询您的专属产品经理热线：136 7581 6901（微信同号）朱经理。
