TVS管到底是什么二极管？

关于TVS管这方面的知识，比如工作原理、封装、型号、丝印对照表、参数、作用、选型、选型注意事项等等这些，东沃电子（DOWOSEMI）曾经都科普过，得到不少客户的认可、支持和青睐，甚至被同行竞争对手抄袭和模仿。在现代电子产品中，有很多电子元件，每一种电子元件都有自己独特的优势，扮演着重要的角色，发挥各自的优势。那么，在电路中，TVS管发挥着什么作用呢？TVS管到底是一种什么样的二极管？

TVS二极管的定义和工作原理

TVS管是在稳压二极管工艺基础上发明的一种新型高效能电路保护器件二极管。不同电子工程师，对TVS管有不同的叫法，比如：TVS二极管、瞬态抑制器、瞬态抑制二极管、瞬变电压抑制二极管、瞬变抑制二极管、雪崩击穿二极管、TVS、TVS瞬变抑制器等等！

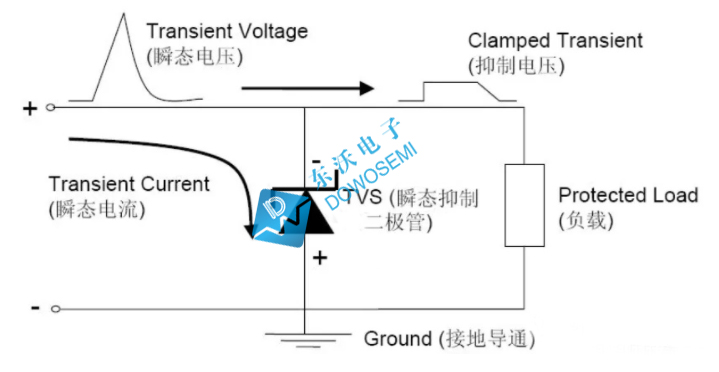

那么TVS管是怎么工作的呢？关于TVS的工作原理图，如下图所示：

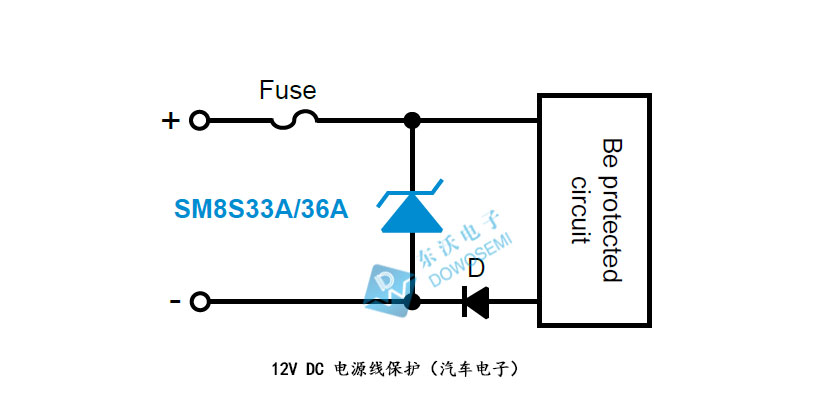

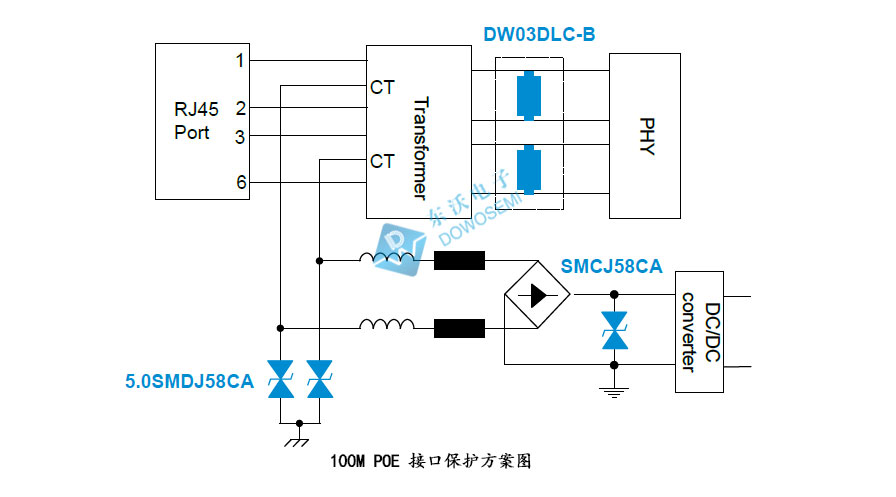

当TVS管的两端经受瞬间高能量冲击时，它以PS秒级的速度把两端间的阻抗值由高阻抗变为低阻抗，以吸收一个瞬间大电流，把它的两端电压箝制在一个预定的数值上，从而保护后面的精密元器件不受瞬态高压尖峰脉冲的冲击。

TVS二极管类型

查看东沃电子TVS二极管产品手册可知，TVS种类繁多，型号齐全，一般根据功率和封装来分类。关于TVS管功率和封装，之前科普过，接下来根据TVS二极管是否符合AEC-Q101标准来分类，可分为汽车级TVS和非汽车级TVS：

1）汽车级TVS二极管：

·DO-218AB封装：SM8S系列、SM8T系列、SM6S系列、SM5S系列；
·SOD-123封装：TPSMF系列；
·SMA封装：TPSMAJ系列、TPSMA系列；
·SMB封装：TPSMBJ系列、TPSMB系列；
·SMC封装：TPSMCJ系列、TPSMC系列、TPSMDJ系列、TP5.0SMDJ系列；
·P600封装：LDP系列；

2）非汽车级TVS二极管

·SOD-123封装：SMF系列；
·SMA封装：SMAJ系列、P4SMA系列、TPSMAJ系列、SMA6J系列；
·SMB封装：SMBJ系列、P6SMB系列、TPSMBJ系列、SMB10J系列、SACB系列；
·SMC封装：1.5SMC系列、SMCJ系列、TPSMCJ系列、SMDJ系列、TPSMDJ系列、5.0SMDJ系列、TP5.0SMDJ系列；
·DO-15封装：SA系列、P6KE系列、SAC系列；
·DO-41封装：P4KE系列；
·DO-201封装：1.5KE系列；
·R-6（P600）封装：3KP系列、5KP系列、8KP系列、15KP系列、20KP系列、30KP系列；
·NA封装：KA系列；

具体型号参数详情，详见东沃电子TVS产品数据手册，产品咨询热线：136 7581 6901（微信同号）朱经理
