静电防护器件——ESD保护二极管，该怎样选型选用？

都知道，静电放电在我们日常生活中是一种很常见的现象。但是，对于电子产品而言，静电放电可能会导致电路中的元器件内部受损，影响产品的正常使用寿命，甚至损坏。为此，做好ESD防护是十分重要的，ESD静电防护一直是电子工程师们的工作重点。为了保证整个系统有更好的ESD静电防护能力，外部接入专业的ESD保护二极管器件是必不可少的。那么，面对市场上众多的ESD静电防护器件，电子工程师们该如何针对不同的应用需求进行选型选用呢？这就是接下来ESD厂家东沃电子要给大家科普的话题。

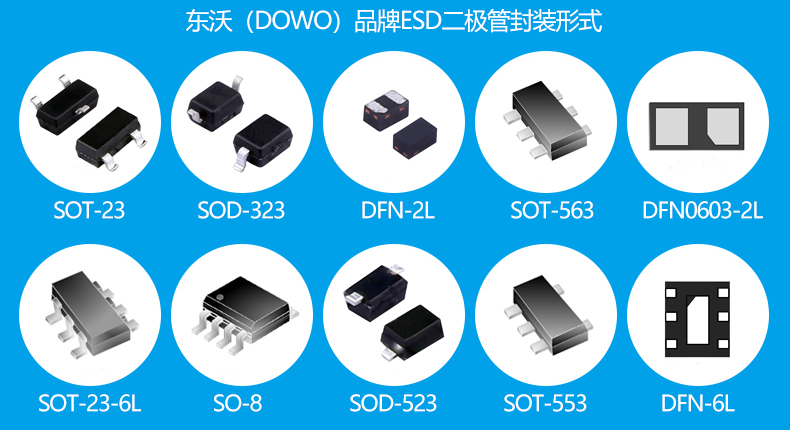

ESD保护二极管（静电防护器件）封装有哪些？

有心的电子工程师会发现，不同厂家供应的ESD保护二极管，同封装同电压，其型号命名方式是不一样的。ESD保护二极管一般应用于各类通信端口静电防护，其工作电压相对于TVS二极管而言，比较低，一般是根据通信芯片的工作电压来设计的，其电压有：2.8V、3V、3.3V、4.5V、5V、6V、7V、8V、9V、12V、13V、15V、18V、22V、24V、26V、36V等等。查看东沃电子ESD保护二极管产品手册可知，ESD保护二极管种类繁多、封装多样，型号齐全，具体封装形式有：SOT-23、SOT-553、SOT-563、SO-8、QFN-16L、MSOP-10L、DFN0603-D、DFN1006-2L、DFN1610-2L、DFN1610-6L、DFN2020-3L、DFN-3L、DFN-6L、DFN-8L、DFN-9L、DFN-10L、DFN-16L、SOT-523、DFN0603-2L、SOT-23-6L、SOD-323、SOD-523、DFN-2L、SOD-323F、SOD-723、SOD-923、SOT-143、SOT-353、SOT-363、DFN-18L等等。具体型号及参数详情，详见东沃电子ESD保护二极管产品规格书。

ESD保护二极管，该怎样选型选用？

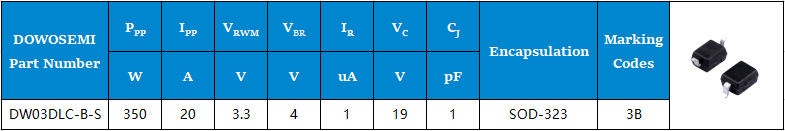

工欲善其事必先利其器，ESD保护二极管选型之前，有必要了解并掌握各项参数的含义。ESD保护二极管参数有：反向截止电压、击穿电压、反向漏电流、峰值脉冲电流、钳位电压、结电容、峰值脉冲功率、封装。关于ESD保护二极管选型指南技巧，有：

1）ESD保护二极管截止电压要大于电路中最高工作电压；
2）ESD保护二极管钳位电压要小于被保护芯片所能耐受的最大峰值电压；
3）ESD保护二极管Ipp选择，需要根据电路中可能出现的最大浪涌电流来选择合适型号；
4）高传输速率或高信号频率端口静电保护对ESD结电容有要求，尽可能选取低结电容ESD保护二极管；
5）ESD保护二极管封装要根据电路设计布局及被保护线路数来选择；

ESD保护二极管典型应用方案

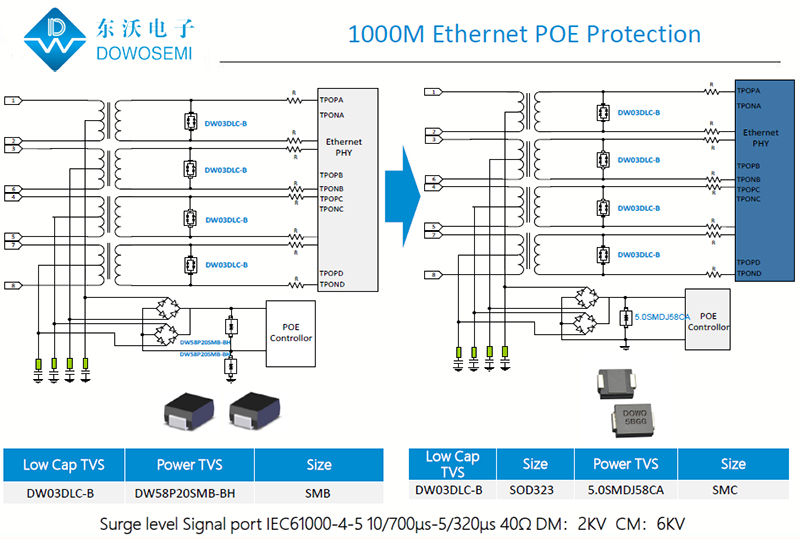

1）DW03DLC-B应用于1000M以太网POE静电防护

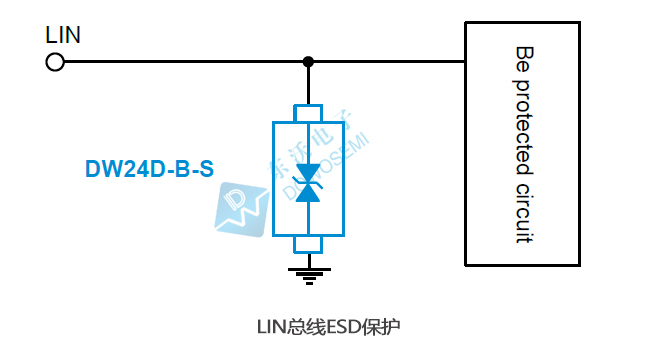

2）DW24D-B-S应用于LIN总线ESD静电保护

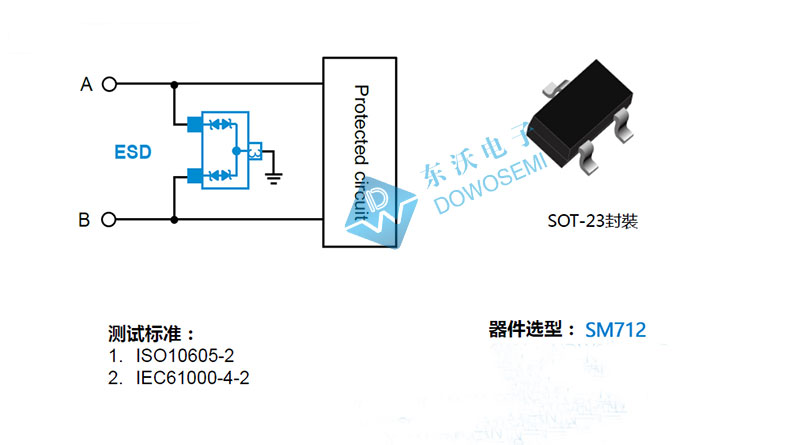

3）SM712应用于RS-485端口静电防护

关于“静电防护器件——ESD保护二极管选型选用”这个话题，就分享到这儿了。想了解更多有关ESD保护二极管选型、应用、型号、价格、样品、现货、交期、EMC测试等方面的信息，可咨询东沃电子产品工程师：136 7581 6901（微信同号）朱工
