36V 汽车级TVS管 SM8T36A

发表日期:2022-09-20浏览:751

关于汽车级TVS管和非汽车级TVS管的区别,其实查看产品手册就能区分出来了,含“AEC-Q101 qualified”表示的就是符合汽车级TVS瞬态抑制二极管,否则就是属于工业级民用级别TVS。查看杭州东沃电子(DOWOSEMI)TVS二极管产品目录可知,汽车级TVS管有:

·SOD-123封装:TPSMF系列(200W);
·SMA/DO-214AC封装:TPSMAJ系列(400W);
·SMB/DO-214AA封装:TPSMBJ系列(600W);
· SMC/DO-214AB封装:TPSMCJ系列(1500W)、TPSMDJ系列(3000W)、TP5.0SMDJ系列(5000W);
·R-6/P600封装:LDP系列(6000W);

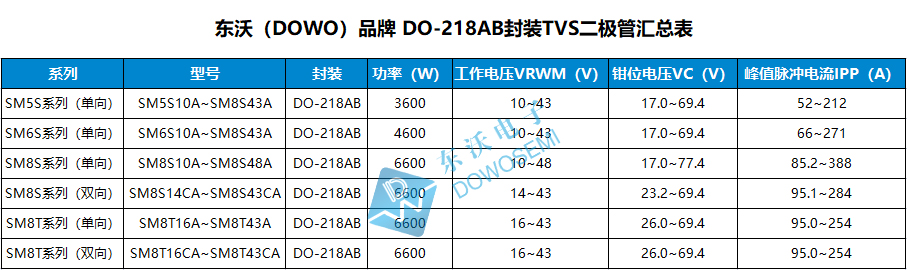

·DO-218AB封装:SM5S系列(3600W)、SM6S系列(4600W)、SM8S系列(6600W)、SM8T系列(6600W);


有关汽车级TVS管系列具体型号参数详情,详见对应产品手册中。很多客户对SM8S系列汽车级TVS管非常地熟悉,对SM8T系列TVS可能比较陌生。毕竟SM8T系列汽车级TVS管是近两年刚推出的新品。不过,从事汽车电子行业的电子工程师对SM8T肯定不陌生,那么,关于汽车级TVS管SM8T系列,您知道多少呢?走,跟着东沃电子一起去学习下吧!

汽车级TVS管SM8T特性

·Glass Passivated Junction technology
·TJ = 175 °C capability suitable for high reliability and automotive requirement
·Meets ISO 7637-2 5a/5b and ISO 16750-2 5a/5b load dump test (varied by test condition)
·AEC-Q101 qualified
·Low leakage current
·Low forward voltage drop for uni-directional polarity
·Both available in uni-directional and bi-directional polarity
·Excellent clamping capability
·Very fast response time
·Meets MSL level 1, per J-STD-020, LF maximum peak of 245 °C


汽车级TVS管SM8T型号

SM8T系列汽车级TVS瞬变抑制二极管用于敏感电子设备的电压保护,由感性负载开关和照明引起的瞬变,特别适用于汽车负载突降保护应用。SM8T系列TVS,工作电压范围16V-43V,钳位电压范围26V-69.4V,峰值脉冲电流95A-254A,有单双向之分,具体型号有:

1)单向(Uni)TVS:SM8T16A、SM8T17A、SM8T18A、SM8T20A、SM8T22A、SM8T26A、SM8T28A、SM8T30A、SM8T33A、SM8T36A、SM8T40A、SM8T43A;

2)双向(Bi)TVS:SM8T16CA、SM8T17CA、SM8T18CA、SM8T20CA、SM8T22CA、SM8T26CA、SM8T28CA、SM8T30CA、SM8T33CA、SM8T36CA、SM8T40CA、SM8T43CA;

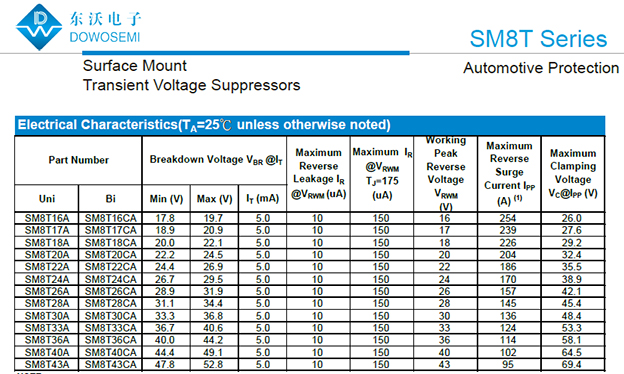

汽车级TVS管SM8T36A参数

查看东沃电子TVS-SM8T Series Datasheet,可知SM8T36A二极管参数详情如下:

·最小击穿电压:40.0V
·最大击穿电压:44.2V
·测试电流:5.0mA
·漏电流:10uA
·工作电压:36V
·峰值脉冲电流:114A
·钳位电压:58.1V
·峰值脉冲电流:6600W
·封装形式:DO-218AB

自创办以来,东沃电子凭借专业的产品和服务赢得了广大新老客户的认可、支持和青睐,尤其是在电路保护器件领域内!想了解更多有关TVS、汽车级TVS管、电路保护方案设计、EMC测试、样品、价格等方面的信息,可咨询东沃电子产品工程师:136 7581 6901(微信同号)朱工
