TMP1250国产高侧电源开关芯片

杭州东沃电子（DOWOSEMI）代理的TMP1250是一款完全受保护的高侧电源开关，具有集成NMOS功率FET和电荷泵，旨在智能控制各种电阻、电感和电容负载。 它还具有用于负载电流感应的内置 x20 固定增益放大器。该放大器测量高侧分流电阻上的小差分信号，并将其转换为以VSS为参考的输出电压。高侧电源开关TMP1250小间距外露焊盘封装16SOP-EP，可提供良好的热性能并降低PCB 板空间和成本。近日发现，客户对于高侧电源开关TMP1250这颗国产芯片的需求特别大，很多客户前来咨询TMP1250参数、价格、现货、样品等方面的信息。关于TMP1250这颗国产高侧电源开关芯片，东沃电子从特性、应用、引脚配置三方面为您科普！

TMP1250高侧电源开关特性

√ 符合AEC-Q100标准
√ OFF状态下极低的功率DMOS漏电流
√ 3.3V和5V兼容逻辑输入
√ 诊断功能：过载、过电压、在OFF状态下打开负载、开关输出对地短路、过温；
√ 保护功能：欠压锁定、过压保护、过载、开关输出对地短路、热关断；
√ 电流检测放大器
- 共模工作范围：-1V 至 18V
- 输入失调电压 1.8mV Max
√ 16SOP 外露 PAD 封装

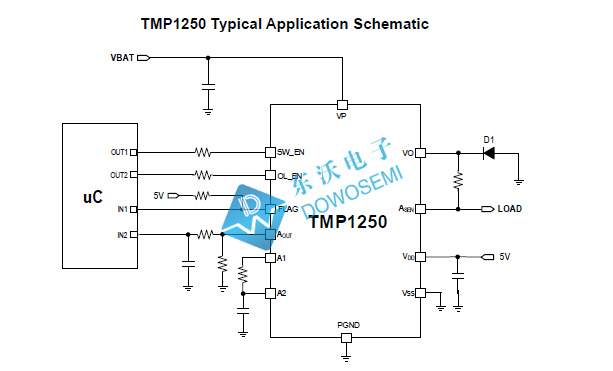

TMP1250高侧电源开关应用

·High-Side Power Switch for Sub-Module
·Low-Wattage Lamp Power Switch
·High-Side Relay & Solenoids
·General Resistive, Inductive Loads

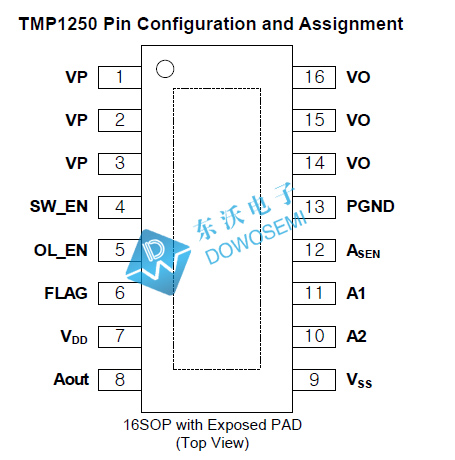

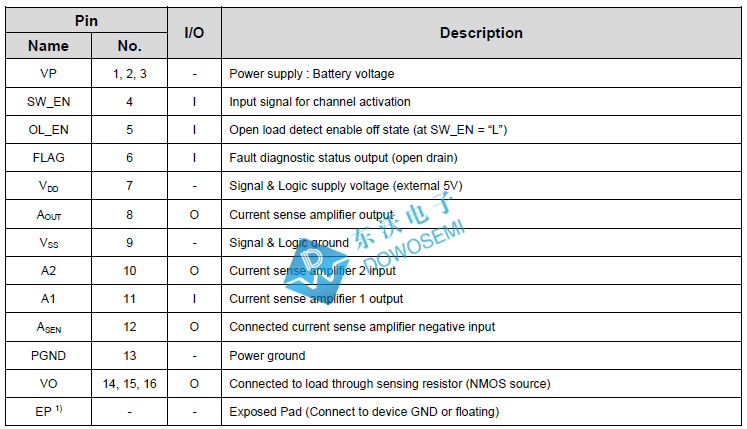

TMP1250高侧电源开关引脚配置和分配

关于国产高侧电源开关芯片TMP1250相关的知识，东沃电子就分享到这儿了！东沃电子代理的TMP1250，原装正品、原厂直供、交期迅速，支持少批量试产，热忱欢迎广大新老客户前来咨询：137 5773 6996（微信同号）余经理！
