PESD5V0S1BBN静电保护管 80W 5V

杭州东沃电子（DOWOSEMI）推出的PESD5V0S1BBN静电保护管旨在保护敏感电子元件免受静电ESD的威胁和损坏。出色的钳位能力、低漏电流、快速响应速度，SOD-523小封装，双向设计，非常适合用于音频线路保护的蜂窝电话、MP3播放器、电脑、笔记本、数码相机、便携式应用等等。PESD5V0S1BBN静电保护管是热销ESD型号之一，关于这颗物料，常有客户前来咨询：PESD5V0S1BBN有正负极性吗？PESD5V0S1BBN，需要100K，什么价格？有现货吗？交期要多久？PESD5V0S1BBN参数，怎么看？PESD5V0S1BBN……

查看东沃电子ESD-PESD5V0S1BBN Datasheet可知：

静电保护管PESD5V0S1BBN特性

√ IEC 61000-4-2 等级4 ESD静电保护：±25kV接触放电 ±25kV空气放电
√ 低钳位电压
√ 低漏电流
√ 低结电容
√ 符合 RoHS 标准
√ 保护一根双向线路
√ 无卤素
√ 可燃性等级：UL 94V-0
√ 卷轴尺寸：7英寸

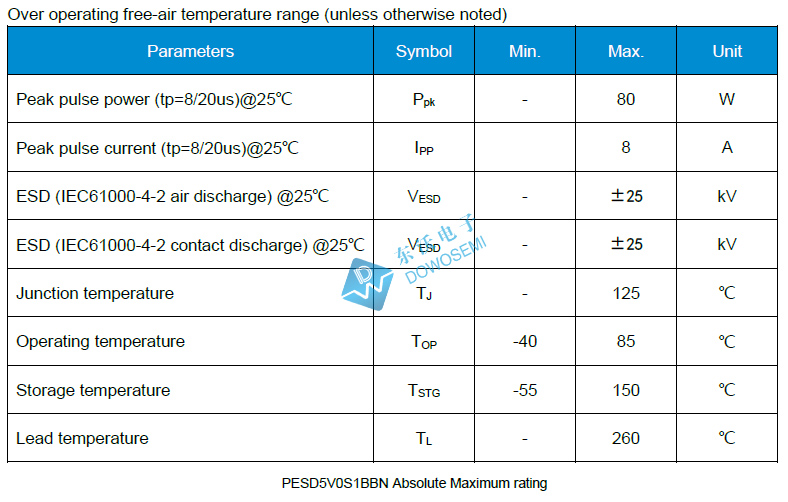

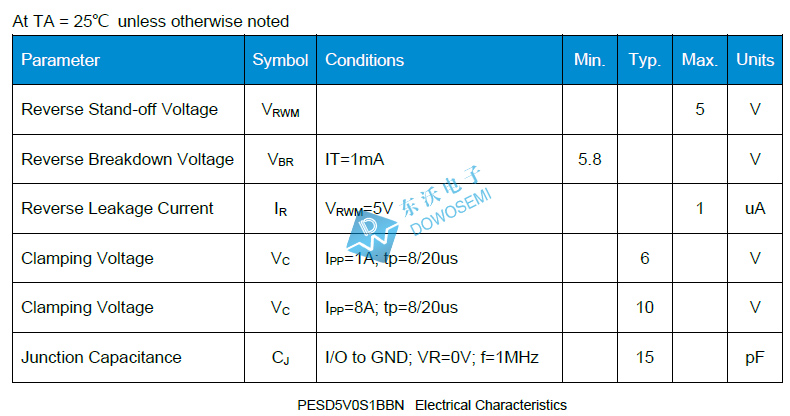

静电保护管PESD5V0S1BBN参数

· Peak pulse power (tp=8/20us)@25℃：80W
· Peak pulse current (tp=8/20us)@25℃：8A
· Reverse Stand-off Voltage：5V
· Reverse Breakdown Voltage：5.8V
· Reverse Leakage Current：1uA
· Clamping Voltage（IPP=8A; tp=8/20us）：10V
· Junction Capacitance（I/O to GND; VR=0V; f=1MHz）：15pF
· Junction temperature：125℃
· Lead temperature：260℃
· Operating temperature：-40℃ to 85℃
· Storage temperature：-55℃ to 150℃

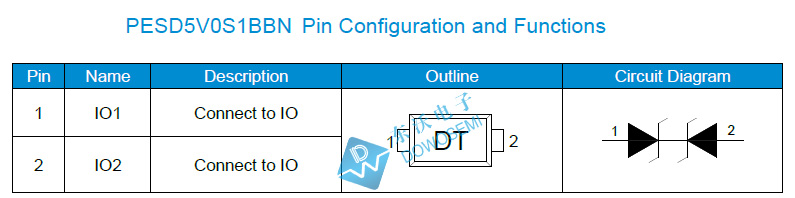

· Package：SOD-523
· Marking：DT

静电保护管PESD5V0S1BBN应用

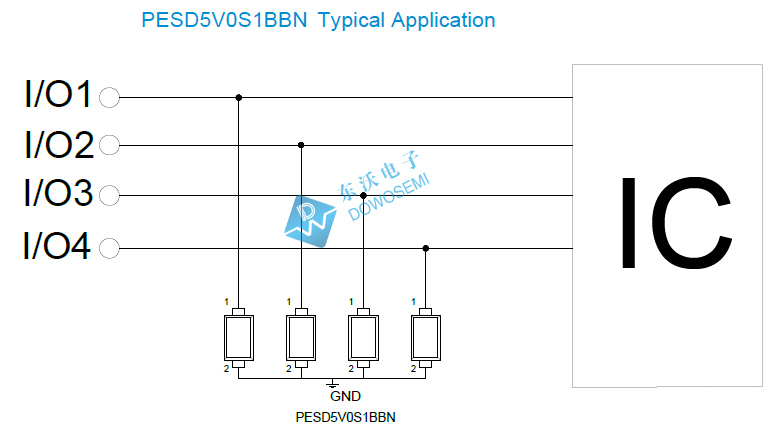

PESD5V0S1BBN典型应用如下图所示：

关于PESD5V0S1BBN静电保护管的知识就分享到这儿，东沃电子供应的PESD5V0S1BBN品质卓越、稳定可靠、交期迅速、闪电供货，想了解更多有关价格、样品、参数、应用等方面的信息，可咨询产品工程师：136 7581 6901（微信同号）朱工
