TVS二极管SD12C 电压12V 封装SOD-323

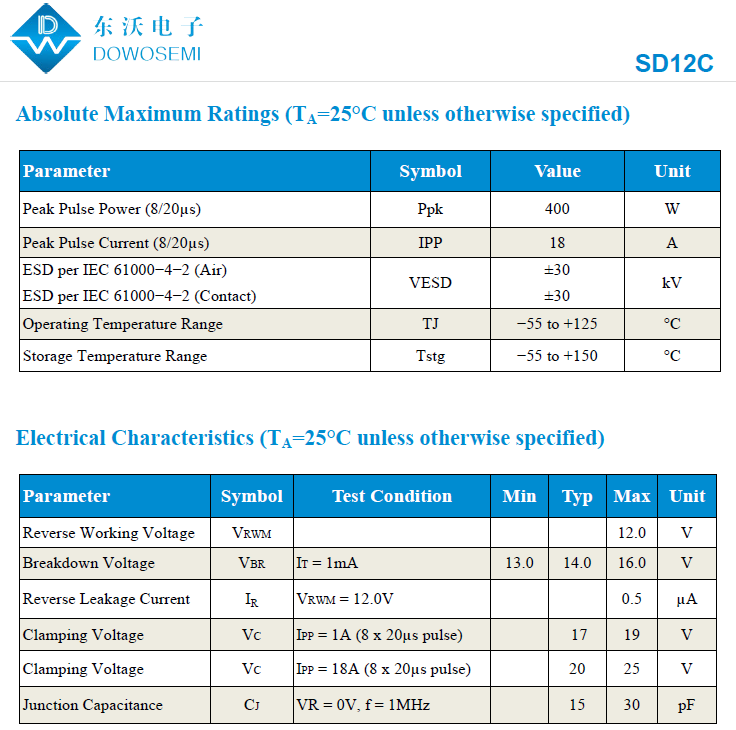

杭州东沃电子（DOWOSEMI）推出SD12C静电ESD保护器件（特别说明：有电子工程师也习惯把静电ESD保护器件称为TVS二极管），其具体参数详情，查看ESD-SD12C Datasheet可知：

反向截止电压：12V
最小击穿电压：13V
最大箝位电压：20V
峰值脉冲电流：18A
最大峰值脉冲功率：400W
漏电流：0.5μA
结电容：15pF
封装形式：SOD-323
工作温度范围：−55°C to +125°C
存储温度范围：−55°C to +150°
符合IEC 61000-4-2 (ESD) 抗扰度测试标准：空气放电±30kV，接触放电±30kV

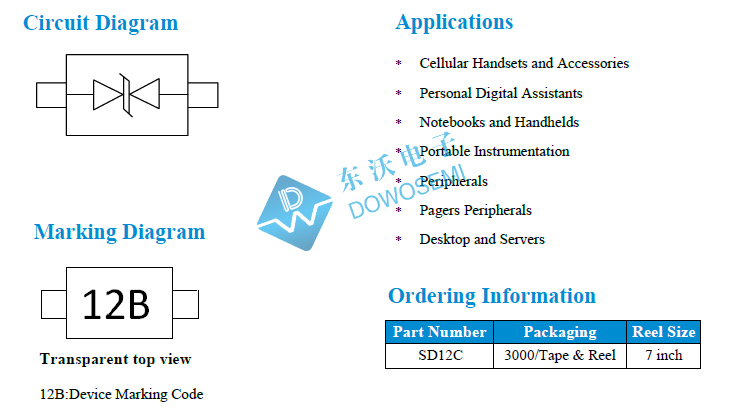

丝印标识：12B

TVS二极管SD12C，能够承受12V反向截止电压，在8/20 μs 标准波应用最大脉冲峰值功率为400W，能够充分满足小功率电器产品运行中的低功耗设计要求。SD12C应用工作环境温度为-55°C to 125°C，符合电子产品在低温和高温环境下应用。SD12C静电保护管，具有极低的反向漏电流，仅为0.5μA，性价比高。TVS管SD12C广泛应用于Cellular Handsets and Accessories、Personal Digital Assistants、Notebooks and Handhelds、Portable Instrumentation、Peripherals、Pagers Peripherals、Desktop and Servers等产品中，比如在智能扫地机中的应用。

智能扫地机越来越普及了，产品也在不断地更新迭代，功能更加齐全、更智能化了。那您知道吗？扫地机器人在工作时，很容易产生大量的静电，或者人为触碰的时候，也很容易引起大量静电传递到扫地机器人上，导致机器人内部敏感器件损坏！这时，电子工程师往往会选择采用静电ESD保护器件使其免受静电的损坏。例如，扫地机器人的行走机构，在马达处采用东沃电子（DOWOSEMI）SD12C，内置两个单机钳位二极管，起到稳定电压作用，同时，还能够有效地防止静电影响。TVS二极管采用SOD-323塑封装，节约PCB板Layout布线空间安装。有关具体电路保护方案设计图，详情咨询东沃电子产品工程师：136 7581 6901（微信同号）朱工
