PESD12VL2BT静电（ESD）保护器件 12V SOT-23

“请问贵司有PESD12VL2BT静电（ESD）保护器件吗？产品手册有吗？需要600K，什么价格？”来自北京的一位客户向东沃电子（DOWOSEMI）咨询这款物料。在实际应用中，PESD12VL2BT二极管是热销型静电保护器件，在很多电子产品中都能看到它的身影，比如便携式电子产品、服务器、笔记本、台式电脑、机顶盒、手机配件、通讯系统、控制监控系统等等。接下来，带大家一起认识下东沃电子推出的PESD12VL2BT器件，更好地为电路安全护航。

ESD二极管PESD12VL2BT是PESDxxxL2BT系列型号之一，查看东沃电子ESD-PESDxxxL2BT Datasheet资料可知：

ESD二极管PESDxxxL2BT系列特性

ESD二极管PESDxxxL2BT系列型号

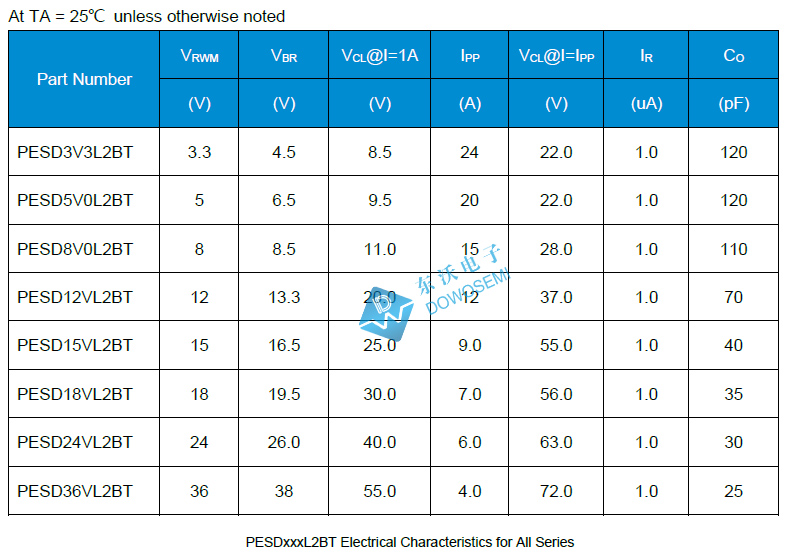

PESDxxxL2BT系列静电ESD保护二极管型号有：

1）PESD3V3L2BT：工作电压3.3V，击穿电压4.5V，峰值脉冲电流24A，钳位电压22V，结电容120PF，丝印标识C03；

2）PESD5V0L2BT：工作电压5V，击穿电压6.5V，峰值脉冲电流20A，钳位电压22V，结电容120PF，丝印标识C05；

3）PESD8V0L2BT：工作电压8V，击穿电压8.5V，峰值脉冲电流15A，钳位电压28V，结电容110PF，丝印标识C08；

4）PESD12VL2BT：工作电压12V，击穿电压13.3V，峰值脉冲电流12A，钳位电压37V，结电容70PF，丝印标识C12；

5）PESD15VL2BT：工作电压15V，击穿电压16.5V，峰值脉冲电流9A，钳位电压55V，结电容40PF，丝印标识C15；

6）PESD18VL2BT：工作电压18V，击穿电压19.5V，峰值脉冲电流7A，钳位电压56V，结电容35PF，丝印标识C18；

7）PESD24VL2BT：工作电压24V，击穿电压26V，峰值脉冲电流6A，钳位电压63V，结电容30PF，丝印标识C24；

8）PESD36VL2BT：工作电压36V，击穿电压38V，峰值脉冲电流4A，钳位电压72V，结电容25PF，丝印标识C36；

具体型号参数详情，可向东沃电子索取产品手册：ESD-PESDxxxL2BT Datasheet

ESD二极管PESDxxxL2BT系列典型应用

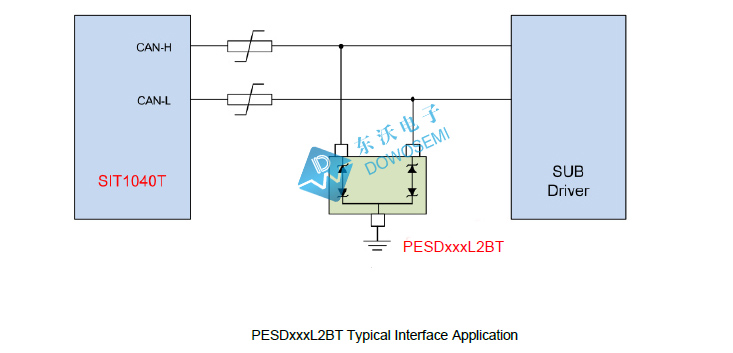

PESDxxxL2BT系列ESD二极管典型应用如下图所示：

好了，关于PESD12VL2BT静电（ESD）保护器件相关的知识就分享到这儿了，想了解更多有关PESD3V3L2BT、PESD5V0L2BT、PESD8V0L2BT、PESD12VL2BT、PESD15VL2BT、PESD18VL2BT、PESD24VL2BT、PESD36VL2BT应用、参数、样品、现货、报价等方面的信息，可咨询ESD二极管厂家东沃电子（DOWOSEMI）产品工程师：136 7581 6901（微信同号）朱工
