DOWO BFR845丝印是什么型号的二极管?
发表日期:2022-08-19浏览:1030
昨日,来自山东济宁的一个客户前来东沃电子(DOWOSEMI)咨询这么个问题:表面丝印为DOWO BFR845,具体是什么型号的二极管?这个问题,又扯到了之前科普的“二极管丝印型号对照表”这个话题了。不同类型的二极管,其丝印代表不同的含义,往往根据丝印标识能够判断出具体的型号。那么,回答客户刚才那个问题,丝印DOWO BFR845到底是什么型号的二极管呢?

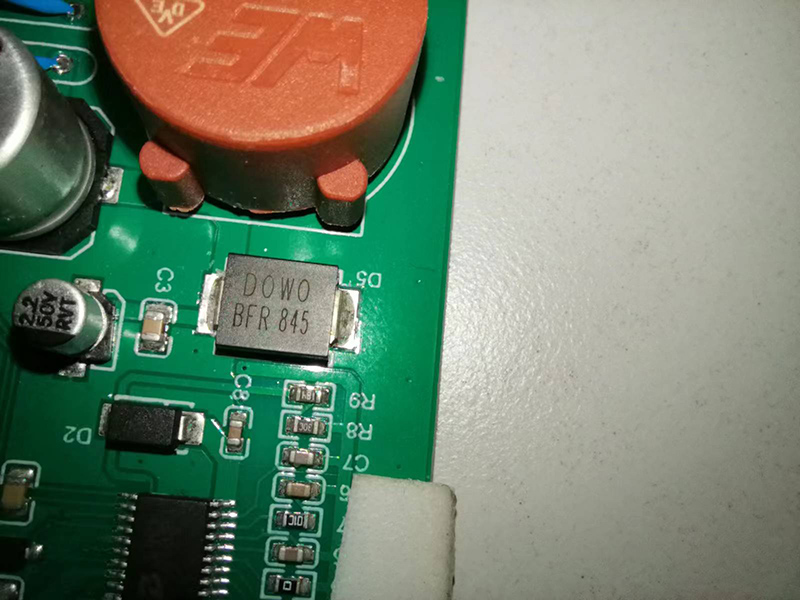

第一步:确认二极管的类型。碰到客户这种问题,往往我们先要确认二极管的类型,让客户把电子元器件实物图发过来。从上图可知,D5是TVS二极管,其中DOWO指的是品牌东沃(DOWO),出自杭州东沃电子科技有限公司;BFR是型号缩写码;845是生产日期。
第二步:锁定封装。从图中可以看出,丝印DOWO BFR845瞬态抑制二极管封装是SMC,同时根据丝印字母BFR可以锁定二极管型号可能是SMCJ系列和SMDJ系列之中。

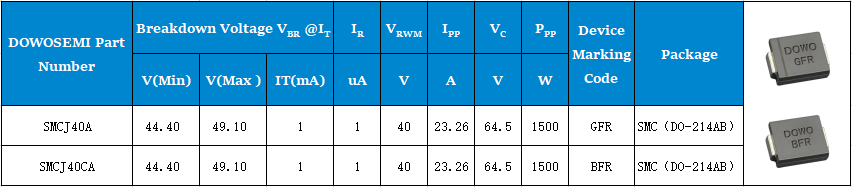

第三步:查阅TVS产品手册。从东沃电子官网下载或向东沃电子索要TVS二极管SMCJ系列和SMDJ系列产品手册,查阅规格书可知,丝印DOWO BFR845型号是:SMCJ40CA,双向TVS二极管,具体参数如下:
最小击穿电压:44.40V最大击穿电压:49.10V
测试电流:1mA
最大反向电流(漏电流):1uA
工作峰值反向电压:40V
最大反向浪涌电流:23.26A
最大钳位电压:64.5V
客户确认好型号、价格、交期后,山东济宁的客户就立马向东沃电子预定了TVS二极管SMCJ40CA 600K,非常感谢这位客户对东沃电子的认可和支持。同时,东沃电子竭诚热烈欢迎广大新老客户前来咨询:136 7581 6901(微信同号)朱工
