ES3A-ES3J超快恢复整流二极管 正向平均电流3A 封装SMB

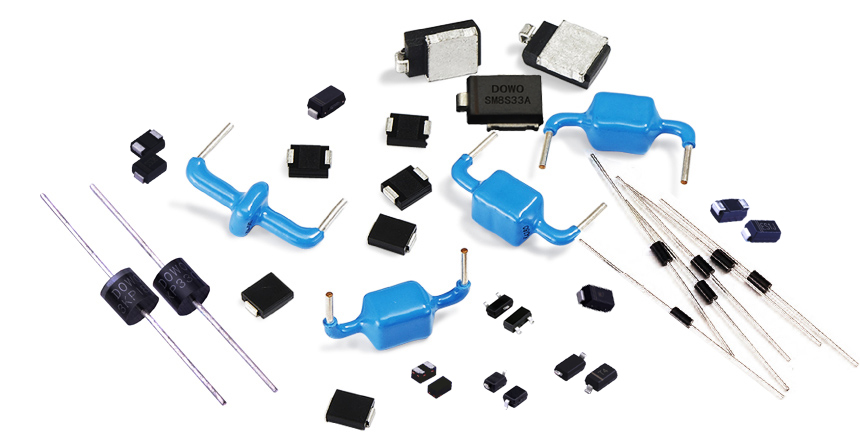

二极管可以分为很多种类，有整流二极管、肖特基二极管、（超）快恢复二极管、开关二极管、TVS二极管、ESD静电保护二极管、发光二极管等等。那么，不同类型的二极管，它们之间有什么区别呢？接下来，东沃电子（DOWOSEMI）产品工程师为您科普（超）快恢复二极管与整流二极管的区别。

（超）快恢复二极管也叫（超）快恢复整流二极管，可以用来做整流的，反向恢复时间短，一般应用于高频电路中。整流二极管是一种将交流电能转变为直流电能的半导体器件，正向导通反向截止，反向恢复时间长，一般应用于低频电路中。

看完，是不是对（超）快恢复二极管与整流二极管的区别瞬间脑门清醒了？之前跟大家分享过M1、M2、M3、M4、M5、M6、M7、A1、A2、A3、A4、A5、A6、A7、1N4001、1N4002、1N4003、1N4004、1N4005、1N4006、1N4007、1N4007*、ES1A、ES1B、ES1C、ES1D、ES1E、ES1G、ES1H、ES1J、RS3A、RS3B、RS3D、RS3G、RS3J、RS3K、RS3M等二极管相关的信息，那么，关于超快恢复整流二极管ES3A-ES3J，您知道多少呢？

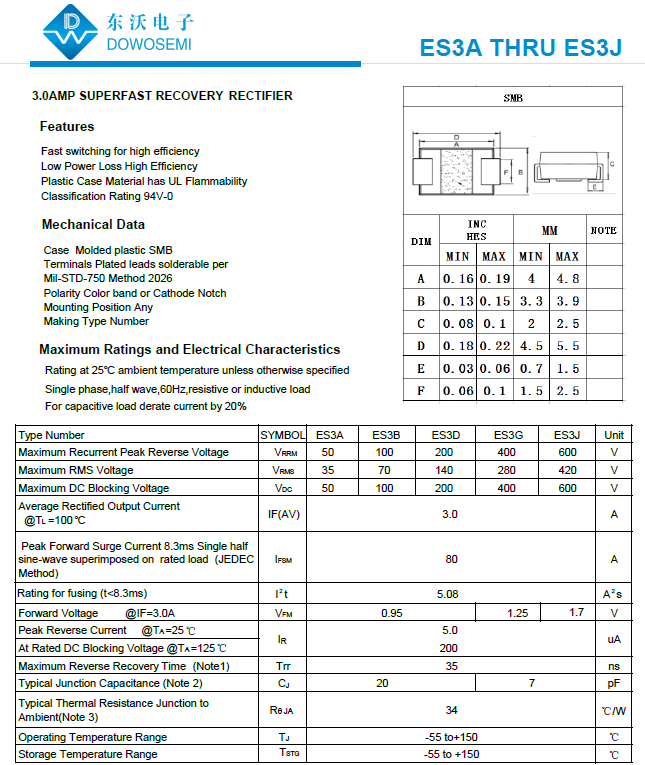

查看东沃电子（DOWOSEMI）ES3A-ES3J产品手册可知：

1）ES3A-ES3J二极管特性

√ Fast switching for high efficiency
√ Low Power Loss High Efficiency
√ Plastic Case Material has UL Flammability
√ Classification Rating 94V-0

2）ES3A-ES3J二极管Mechanical Data

√ Case Molded plastic SMB
√ Terminals Plated leads solderable per
√ Mil-STD-750 Method 2026
√ Polarity Color band or Cathode Notch
√ Mounting Position Any
√ Making Type Number

3）ES3A-ES3J二极管型号及参数

ES3A-ES3J二极管型号有：ES3A、ES3B、ES3D、ES3G、ES3J；

以超快恢复二极管ES3J为例，查看产品手册，其参数详情如下：

反向重复峰值电压：600V
Maximum RMS Voltage：420V
Maximum DC Blocking Voltage：600V
正向平均电流：3A
正向（不重复）浪涌电流：80A
正向峰值电压：1.7V
结电容：7pF
最大反向恢复时间：35ns
工作温度：-55 ℃ to +150℃
储存温度：-55℃ to +150℃

有关超快恢复整流二极管ES3A-ES3J的知识就分享到这儿，想了解更多信息，可直接咨询东沃电子（DOWOSEMI）产品工程师：136 7581 6901（微信同号）朱工
