5.0SMDJ100A 5.0SMDJ100CA 单双向TVS管 电压100V

1）SMF100A、SMF100CA：SOD-123封装，功率200W，工作电压100V，击穿电压111V-123V，钳位电压162V，峰值脉冲电流1.13A；

2）SMAJ100A、SMAJ100CA：DO-214AC封装，功率400W，工作电压100V，击穿电压111V-123V，钳位电压162V，峰值脉冲电流2.47A；

3）SA100A、SA100CA：DO-15封装，功率500W，工作电压100V，击穿电压111V-123V，钳位电压162V，峰值脉冲电流3.09A；

4）SMBJ100A、SMBJ100CA、TPSMBJ100A、TPSMBJ100CA：DO-214AA封装，功率600W，工作电压100V，击穿电压111V-123V，钳位电压162V，峰值脉冲电流1.13A；

5）SMCJ100A、SMCJ100CA：DO-214AB封装，功率1500W，工作电压100V，击穿电压111V-123V，钳位电压162V，峰值脉冲电流3.70A；

6）SMDJ100A、SMDJ100CA：DO-214AB封装，功率3000W，工作电压100V，击穿电压111V-123V，钳位电压162V，峰值脉冲电流18.52A；

7）5.0SMDJ100A、5.0SMDJ100CA：DO-214AB封装，功率5000W，工作电压100V，击穿电压111V-123V，钳位电压162V，峰值脉冲电流30.86A；

8）3KP100A、3KP100CA：P600封装，功率3000W，工作电压100V，击穿电压111V-123V，钳位电压162V，峰值脉冲电流18.52A；

9）5KP100A、5KP100CA：P600封装，功率5000W，工作电压100V，击穿电压111V-123V，钳位电压162V，峰值脉冲电流30.86A；

10）15KP100A、15KP100CA：P600封装，功率15000W，工作电压100V，击穿电压111V-123V，钳位电压162V，峰值脉冲电流93.60A；

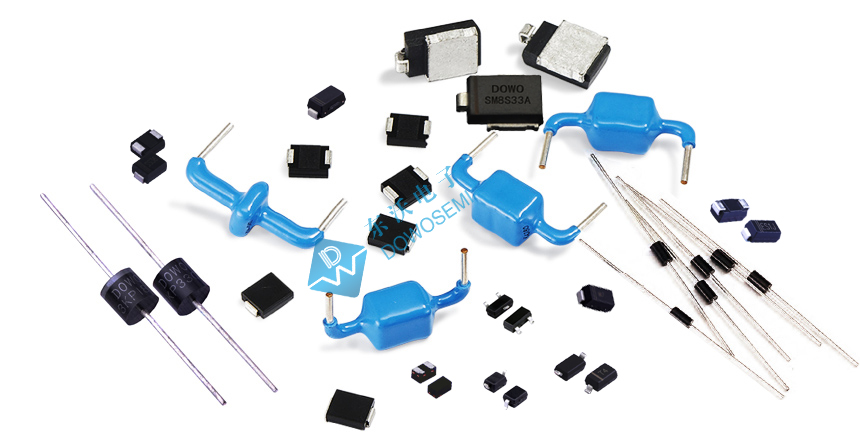

根据参数可知，TVS品牌东沃电子（DOWOSEMI）推出的100V瞬态抑制TVS二极管有：SMF100A、SMF100CA、SMAJ100A、SMAJ100CA、SA100A、SA100CA、SMBJ100A、SMBJ100CA、TPSMBJ100A、TPSMBJ100CA、SMCJ100A、SMCJ100CA、SMDJ100A、SMDJ100CA、5.0SMDJ100A、5.0SMDJ100CA、3KP100A、3KP100CA、5KP100A、5KP100CA、15KP100A、15KP100CA，它们之间的工作电压、击穿电压、钳位电压参数是一样的，不同的是封装、功率和峰值脉冲电流。其中功率和峰值脉冲电流成正比，相同工作电压的TVS二极管，功率越大，峰值脉冲电流就越大，其浪涌防护能力就越强。但是在实际应用中，TVS管选型，TVS功率并不是越大越好，具体详情还是要根据电路情况和保护需求来定夺！

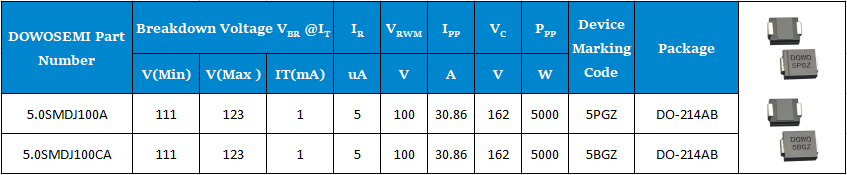

近日发现，5.0SMDJ100A和5.0SMDJ100CA这两颗料常有客户前来咨询，试问：5.0SMDJ100CA能否替代5.0SMDJ100A呢？回答这个问题之前，先查看下它们的参数，如下图：

根据图中的参数可知，5.0SMDJ100A和5.0SMDJ100CA的区别，前者是单向，后者是双向。在实际应用中，单向TVS管一般用于直流电路中，双向TVS管用于交流电路中，必要时，两者可以相互替代，具体详情咨询东沃电子产品工程师：136 7581 6901（微信同号）朱工
