NUP2105LT1G 总线CAN bus保护用TVS二极管
发表日期:2022-07-13浏览:888

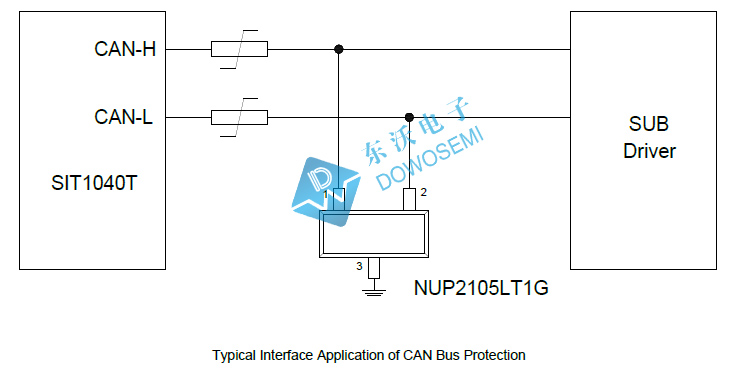

典型端口接口应用方案之一:CAN bus总线静电保护方案,应该选用什么型号的TVS瞬态抑制二极管为其保驾护航?关于CAN bus总线保护方案设计,如下图所示:
从图中可以看出,CAN bus总线保护方案中选用了TVS品牌东沃电子(DOWOSEMI)推出的TVS二极管阵列NUP2105LT1G。关于NUP2105LT1G这个物料,相信很多电子工程师并不陌生,尤其是从事汽车电子行业的工程师,这个料可谓是明星物料,CAN bus总线静电防护专用保护二极管。接下来,TVS厂家东沃电子从特性、参数、应用三方面带您走进NUP2105LT1G的世界里!查看东沃电子ESD-NUP2105LT1G Datasheet可知:
TVS二极管阵列NUP2105LT1G特性
NUP2105LT1G是一种瞬态电压抑制器阵列,旨在保护连接到数据和传输线的精密元件免受静电放电 (ESD)、电快速瞬态 (EFT) 和闪电的影响,具体特性如下:
· IEC 61000-4-2 4 级 ESD 保护-±30kV 接触放电
-±30kV空气放电
· 450W峰值脉冲功率(8/20us)
· 24V工作电压
· 低箝位电压
· 低漏电流
· ESD保护>15KV
· 符合RoHS

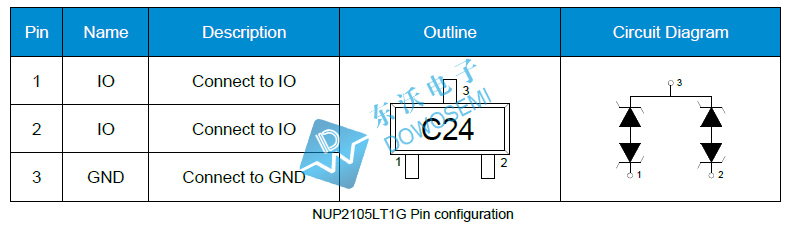

· 保护两条双向或两条单向线路

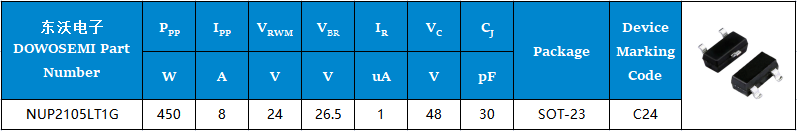

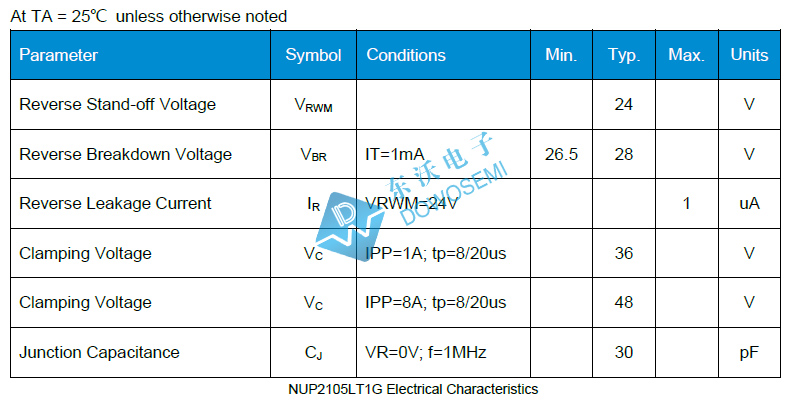

TVS二极管阵列NUP2105LT1G参数
· 峰值脉冲功率Peak Pulse Power ( tp=8/20μs ):450W· 峰值脉冲电流Peak Pulse Current ( tp =8/20μs ):8A
· 额定对峙电压Rated Stand-off Voltage:24V
· 最小击穿电压Minimum Breakdown Voltage:26.5V
· 最大钳位电压Maximum Clamping Voltage:48V
· 最大漏电流Maximum Leakage Current:1uA
· 结电容Typical Capacitance:30pF
· 封装Package:SOT-23
· 标记代码Marking Code:C24
· 数量包装:3000 PCS/Reel
TVS二极管阵列NUP2105LT1G应用
细心的电子工程师会发现,在便携式产品、控制监控系统、服务器、笔记本、台式机、手机配件、汽车应用、CAN bus接口等产品中都能看到NUP2105LT1G的身影。东沃电子供应的NUP2105LT1G,品质卓越、稳定可靠、厂家价格、交期迅速、闪电供货、支持小批量试产、免费送样、免费EMC测试,可完美替代替换国际知名品牌(如:NXP、ON、TI、PROTEK、BOURNS、ST、Littelfuse、Vishay等等)对应的料号!关于TVS二极管阵列NUP2105LT1G相关信息就分享到这儿,想了解更多有关TVS二极管阵列选型、参数、应用、价格等方面信息,可咨询东沃电子销售工程师:136 7581 6901(微信同号)朱经理
