汽车USB2.0防护方案
Update time：2019-04-20Source：www.dowosemi.cn
一、应用背景
1）USB2.0需要支持热插拔；
2）传输速率高达480Mbps，不容忍丢包；
3）USB芯片集成度高，很脆弱，易受静电损坏；
二、方案详解
• 在USB2.0的电源线，数据线用1颗ESD静电保护器件对做防护，钳位静电电压；
• ESD静电保护器件的结电容小于1.2pF，在USB2.0最高速率480Mbps时都可以完整传输信号；
• TVS瞬态抑制二极管封装为SOT-143，体积小，节约PCB空间，便于工程师设计；
三、方案应用
笔记本电脑、.家用台式电脑、工业电脑、枪机设备、网络打印机、机顶盒、Pad、移动手持设备、电视、车载、DVD刻录机、其他含USB2.0端口设备等；

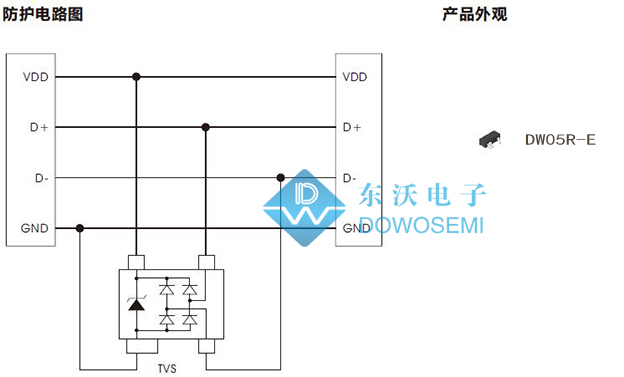

四、防护电路图
五、保护器件注解
ESD静电保护器件DW05R-E
Vrwm：5.0V
Vb：6.0V
防靜電能力(接觸/空氣)：8KV/15KV
結電容（f=1MHz）：1.2pF
封裝：SOT-143
