一、应用背景

1）RS485/232走线很长，易有过压现象；

2）RS485/232走线置于室外，易受雷击；

3）RS485/232走线易受其他线路干扰；

二、方案详解

• 前端选用通流量大的陶瓷气体放电管GDT，泄放大电流；

• 中间选用PTC做退藕，让前端GDT更容易动作，达到泄放电流作用；

• 后端选用响应速度快的TVS二极管，残压低，能够有效保护RS485/232芯片；

• 方案满足IEC61000-4-2、GBT17626.2等静电标准及IEC61000-4-5、GBT17626.5等浪涌标准；

• 方案在差模，共模均选用的是同型号的TVS和GDT，防护无死角；

• 可通过10/700μS（等效内阻40ohm）、1.2/50-8/20μS测试，具体防护等级需参考GDT和TVS的通流量；

三、方案应用

监控/安防系统、门禁系统、铁路信号控制灯、智能交通系统、电表/水表/仪器仪表、光端机等领域中。

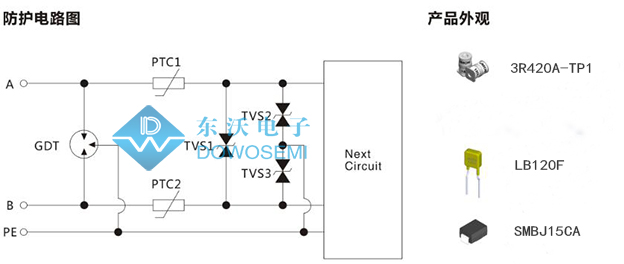

四、防护电路图

五、保护器件注解

1）陶瓷气体放电管3R420A-TP1

直流标称电压（V）：420 V

冲击击穿电压（1KV/μs）：< 950 V

耐脉冲冲击电流（8/20μs）：5 KA

极间电容Cp：< 1.5 pF

绝缘电阻：> 1 GΩ

2）温度保险丝插件LB120F

最大冲击电压：250 V

最大冲击电流：3 A

最大不动作电流：0.12 A

3）TVS二极管SMBJ15CA

VBR：16.70 V-18.50 V

IR：1 μA

VRWM：15.0 V

IPP：24.59 A

VC：24.4 V

封装：SMB/DO-214AA
