一、应用背景

1）全球气候变暖，雷雨天气增多；

2）电源雷击损坏后，危害大；

3）电源雷击损害后，维修成本高；

4）高浪涌防护电源成为行业趋势；

二、方案详解

• 前级电路保护选用通流量大、体积小、无续流能力的贴片陶瓷气体放电管（GDT）；

• 中间选用电感L1、L2做退耦，驱动GDT泄放大电流；

• 后级电路保护选用反应速度很快、残压比较低的TVS二极管；

• 方案满足IEC61000-4-5、GBT17626.5等浪涌测试标准；

• 方案可通过1.2/50-8/20μS组合波浪涌测试标准；

三、方案应用

球机电源、枪机电源、电源适配器、LED电源、家庭音乐播放器、数码相框电源、车载电源

、其他AC24V供电电源；

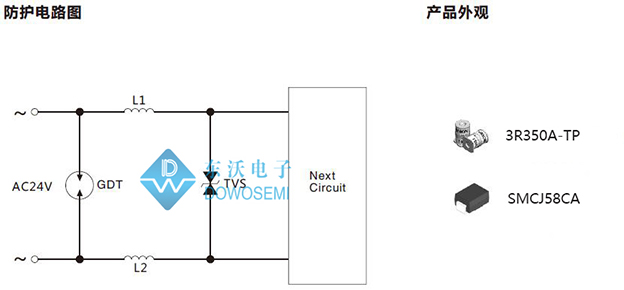

四、防护电路图

五、保护器件注解

1）陶瓷气体放电管3R350A-TP

直流标称电压（V）：350 V

冲击击穿电压（1KV/μs）：< 850 V

耐脉冲冲击电流（8/20μs）：5 KA

极间电容C_p：< 1.5 pF

绝缘电阻：> 1 GΩ

2）TVS二极管SMCJ58CA

V_BR：64.40 V-71.20 V

I_R：1 μA

V_RWM：58.0 V

I_PP：16.03 A

V_C：93.6 V

封装：SMC/DO-214AB

更多电路安全防护解决方案，专业的被动器件供应厂商，东沃电子，免费为您答疑解惑，免费提供产品选型服务！
