ADSL防护方案
Update time：2019-04-23Source：www.dowosemi.cn
一、应用背景
1）气候变暖，雷雨天气增多；
2）ADSL是一种非对称的DSL技术；
3）在一对铜线上支持上行速率512Kbps～1Mbps，下行速率1Mbps～8Mbps；
4）有效传输距离在3～5公里范围；
二、方案详解
• 在变压器前端采用反应时间快，体积小的TSS；
• 在变压器后端采用结电容小，体积小的TVS；
• 方案满足ANSI-T1.413， TU-TG.992等ADSL标准；
• 满足IEC61000-4-5、GBT17626.5，K21，K20，GR1089等浪涌测试标准；
三、方案应用
家庭网关、路由器；

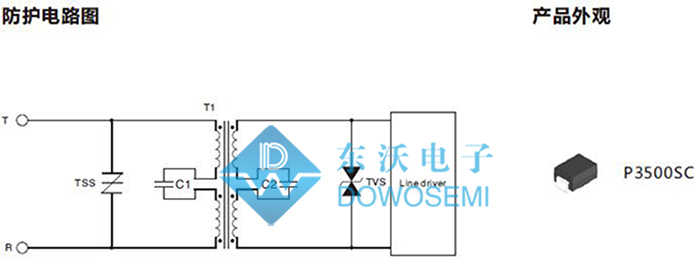

四、防护电路图
五、器件详解
半导体放电P3500SC
VDRM：320V
VS：400V
VT：4V
IDRM：5μA
IS：800mA
IT：2.2A
IH：150mA
CO：65pF
耐10/700μS电压冲击能力：6kV
