HDMI防护方案

Update time:2019-04-22Source:www.dowosemi.cn

一、应用背景

1)HDMI需要支持热插拔

2)HDMI传输速率较高

3)HDMI芯片脆弱,易静电损坏

二、方案详解

• 分别在HDMI的数据线,时钟频率等传输线用ESD静电二极管对地做防护,钳位静电电压;

• 该ESD静电二极管的结电容小于0.8pF,在HDMI最高速率时都可以完整传输信号;

• 该ESD封装为DSON-10,体积小,节约PCB空间,便于工程师设计;

三、方案应用

笔记本电脑、家用台式电脑、工业电脑、枪机设备、机顶盒、Pad、移动手持设备、电视

、车载、DVD刻录机、其他含HDMI端口设备;

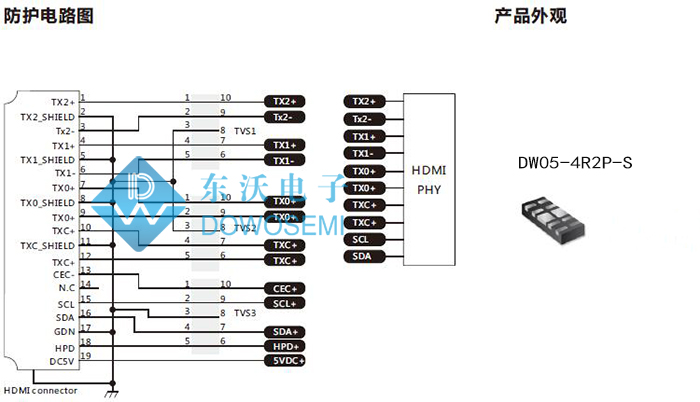

四、防护电路图


五、器件详解

ESD静电二极管DW05-4R2P-S

PPP:100W

Ipp:5A

VRWM:5.0V

VB:6.0V

IR:1uA

防静电能力(接触/空气):8KV/15KV

结电容(f=1MHz):0.8pF

封装:DFN-10L

更多电路安全防护解决方案,专业的被动器件供应厂商,东沃电子,免费为您答疑解惑,免费提供产品选型服务!
