智能抄表模块防护方案

Update time:2019-04-23Source:www.dowosemi.cn

一、应用背景

1)国内电网杂波很多,电网太脏,导致电表抄表模块损坏,给电力公司造成重大损失。

2)电网中的电线拉的较长,容易感应到雷击浪涌,进而烧坏电表中的电子模块。

二、方案说明及注意事项

• 交流输入口可防IEC61000-4-5组合波差共模6KV;

• 电力载波口可防电源输入杂波信号,用TSS滤除,安全、可靠;

• 可满足UT-T K21标准浪涌测试要求,防护等级10/700uS差共模6KV,可通过电力线感应和;

三、方案应用

国网、南网抄表模块、电表采集器等

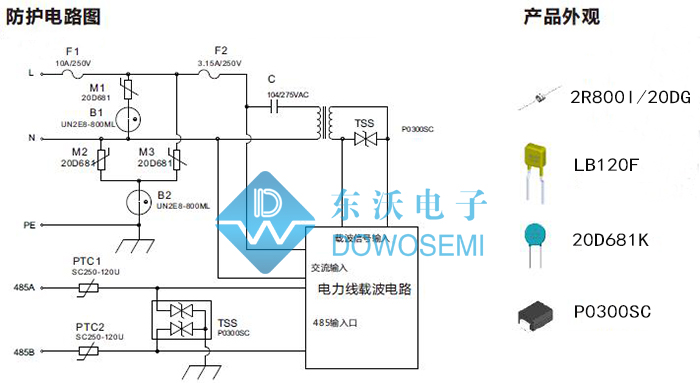

四、防护电路图


五、保护器件详解

1)陶瓷气体放电管2R800I/20DG

直流标称电压(V):800 V

冲击击穿电压(1KV/μs):≤ 1200 V

耐脉冲冲击电流(8/20μs):20 KA

极间电容Cp:≤ 1.5 pF

绝缘电阻:≥ 1 GΩ

2)温度保险丝插件LB120F

最大冲击电压:250 V

最大冲击电流:3 A

最大不动作电流:0.12 A

3)压敏电阻:20D681K

压敏电压(@1mA):612 V-748 V

突破电流耐量(8/20μs):6500 A

最大抑制电压(@5A):1120 V

4)半导体放电管P0300SC

VDRM:25V

VS:40V

VT:4V

IDRM:5μA

IS:800mA

IT:2.2A

IH:50mA

CO:100pF

耐10/700μS电压冲击能力:6KV
