一、应用背景

1）全球气候变暖，雷雨天气增多；

2）网络设备雷击损坏后，危害大；

3）网络设备雷击损害后，维修成本高；

4）高浪涌防护设备成为行业趋势；

二、方案详解

• 选用GDT在变压器前端做共模（八线）浪涌防护；

• 网络变压器后级用体积小，结电容低的TVS吸收差模能量，该TVS反应时间快，兼顾防护静电功能；

• 符合802.11电气标准；

• 满足IEC61000-4-5、GBT17626.5等浪涌测试标准；

• 满足IEC61000-4-2、GBT17626.2等静电测试标准；

三、方案应用

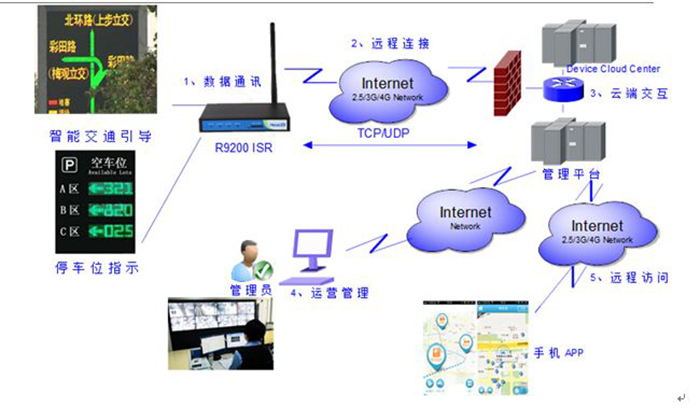

工业/家用电脑/笔记本、交换机/路由器、枪击设备、网络打印机、机顶盒、智能交通系统、其他含以太网端口设备；

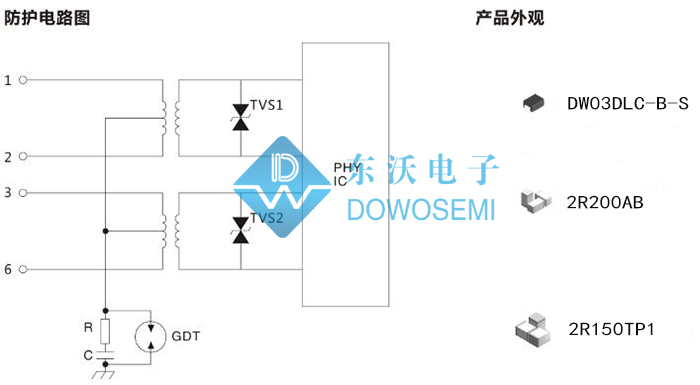

四、防护电路图

五、保护器件详解

1）陶瓷气体放电管：2R200AB

直流标称电压（V）：200V

冲击击穿电压（1KV/μs）：< 750 V

耐脉冲冲击电流（8/20μs）：1 KA

极间电容C_p：< 0.6 pF

绝缘电阻：> 1 GΩ

2）陶瓷气体放电管：2R150TP1

直流标称电压（V）：150 V

冲击击穿电压（1KV/μs）：≤ 500 V

耐脉冲冲击电流（8/20μs）：2 KA

极间电容C_p：≤  1 pF

绝缘电阻：≥ 1 GΩ

3）ESD静电二极管：DW03DLC-B-S

P_PP：350W

V_RWM：3.3V

V_B：4.0V-7.0V

I_D：1μA

防静电能力(接触/空气)：8KV/15KV

结电容（f=1MHz）：1pF

封裝：SOD-323
