VDSL防护方案

Update time:2019-04-22

一、应用背景

1)气候变暖,雷雨天气增多;

2)VDSL是一种非对称的DSL技术;

3)在一对铜线上支持上行速率1.5Mbps~2.3Mbps,下行速率13Mbps~52Mbps;

4)有效传输距离在0~1.2公里范围;



二、方案详解

• 在变压器前端选用通流量大,体积小的陶瓷气体放电管GDT;

• 在变压器后端采用结电容小,体积小的TVS;

• GDT高度不超过2mm,可焊接在PCB板背部;

• 满足IEC61000-4-5、GBT17626.5,K21,K20,GR1089等浪涌测试标准;

三、方案应用

交换机、PON、家庭网关、路由器;

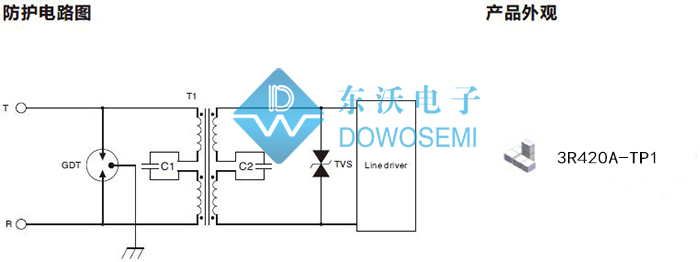

四、防护电路图


五、保护器件详解

陶瓷气体放电管3R420A-TP1

直流标称电压(V):420 V

冲击击穿电压(1KV/μs):< 950 V

耐脉冲冲击电流(8/20μs):5 KA

极间电容Cp:< 1.5 pF

绝缘电阻:> 1 GΩ

更多电路安全防护解决方案,专业的被动器件供应厂商,东沃电子,免费为您答疑解惑,免费提供产品选型服务!
