POE防护方案

Update time:2019-04-22

一、应用背景

1)气候多变,雷雨天气增多;

2)POE电源和信号共存,因此防护难度增加;


二、方案详解

• 方案选用陶瓷气体放电管GDT在变压器前端做共模(八线)浪涌防护;

• 网络变压器后级用体积小,低结电容的TVS1-TVS4吸收差模能量,该ESD静电保护二极管反应时间快,兼顾防护静电功能;

• 前端电源通过电感L1~L4传输,在电感间的残压通过TVS5来吸收;

• 此POE端口方案符合802.11电气标准;

• 此POE端口方案满足IEC61000-4-5、GBT17626.5等浪涌测试标准;

• 此POE端口方案满足IEC61000-4-2、GBT17626.2等静电测试标准;

• 可通过10/700μS(内阻40ohm) 和 1.2/50-8/20μS浪涌测试;

三、方案应用

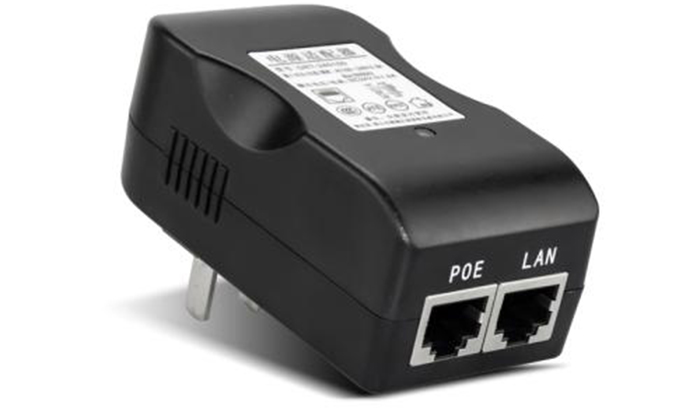

POE供电器、POE分离器、POE连接器、AP;

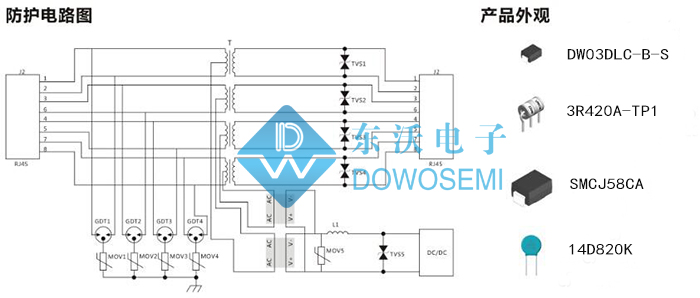

四、防护电路图


五、保护器件详解

1)陶瓷气体放电管GDT1/GDT2/GDT3/GDT4:3R420A-TP1

直流标称电压(V):420 V

冲击击穿电压(1KV/μs):< 950 V

耐脉冲冲击电流(8/20μs):5 KA

极间电容Cp:< 1.5 pF

绝缘电阻:> 1 GΩ

2)ESD静电二极管TVS1/TVS2/TVS3/TVS4:DW03DLC-B-S

PPP:350W

VRWM:3.3V

VB:4.0V-7.0V

ID:1μA

防静电能力(接触/空气):8KV/15KV

结电容(f=1MHz):1pF

封裝:SOD-323

3)TVS瞬态抑制器TVS5:SMCJ58CA

PPP:1500 W

VBR:64.40 V-71.20 V

IR:1 μA

VRWM:58.0 V

IPP:16.03 A

VC:93.6 V

封装:SMC/DO-214AB

4)压敏电阻MOV1/MOV2/MOV3/MOV4/MOV5:14D820K

压敏电压(@1mA):74V-90V

突破电流耐量(8/20μs):4500A

最大抑制电压(@5A):135V
