汽车电源总线防护方案
Update time：2019-04-22Source：www.dowosemi.cn
一、应用背景
1）汽车点火开关、继电器触点、交流发电机、燃油喷射器等产生电磁干扰，直接影响车内电子模块；
2）汽车电子必须通过IOS7637-2电源线应用相关标准；
二、方案详解
• 方案选用专门用于汽车电子上的TVS瞬态抑制二极管做保护，保护电子模块免受应力过电压；
• 方案为汽车电子DC12V/24V电源总线过电压保护解决方案；
• 此方案可以过IOS-7637-2标准的五类测试条件；
三、方案应用
车载导航、倒车系统、显示仪盘仪表；

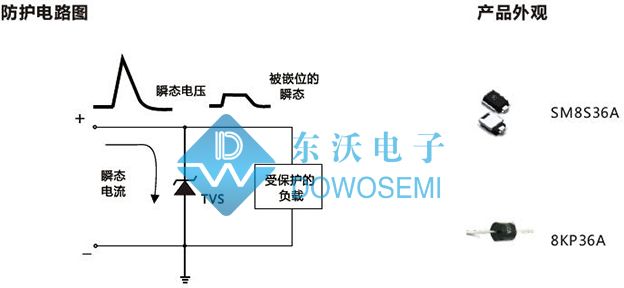

四、防护电路图
五、保护器件详解
• TVS二极管SM8S36A
VBR：40.0 V-44.2 V
IR：150 uA
VRWM：36 V
IPP：114.00 A
VC：58.1 V
封装：DO-218AB
• TVS二极管8KP36A
VBR：40.0 V-44.2 V
IT：1 mA
VRWM：36 V
Ipp：137.7 A
Vc ：58.1 V
封装：R6/P600
