汽车倒车视频防护方案
Update time：2019-04-22Source：www.dowosemi.cn
一、应用背景
1）汽车上各种电子控制单元的数目不断增加，连接导线显著增加，因浪涌损害的情况加剧；
2）汽车点火开关、继电器触点等产生电磁干扰，直接影响车内电子模块；
二、方案详解
• 选用一颗半导体放电管TSS，并联与信号线与地线之间；
• 后级采用R2作为退藕和限流电阻，电阻建议封装0805/1206，阻值范围0ohm-20ohm，具体阻值视视频图像质量而定；
• 半导体放电管TSS结电容小，不影响数据传输；体积小，节约成本；残压低；
• 满足IEC61000-4-5、GBT17626.5等浪涌标准，最高可承受10/700μS（40ohm）6.0KV，具体耐压等级与TSS选型有关系；
三、方案应用
汽车倒车雷达、导航系统；

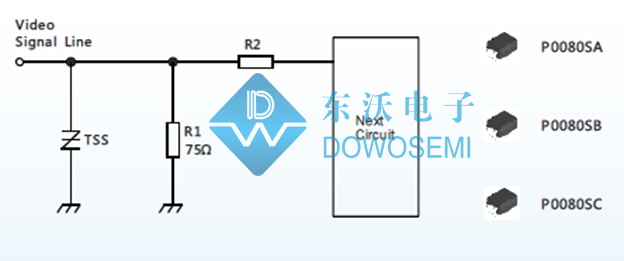

四、防护电路图
五、保护器件详解
1）半导体放电管P0080SA
Vdrm：V
Vs：V
Vt：V
Idrm：A
Is：mA
It：A
Ih：mA
Co：pF
耐10/700μS电压冲击能力： KV
2）半导体放电管P0080SB
Vdrm：V
Vs：V
Vt：V
Idrm：A
Is：mA
It：A
Ih：mA
Co：pF
耐10/700μS电压冲击能力： KV
3）半导体放电管P0080SC
Vdrm：V
Vs：V
Vt：V
Idrm：A
Is：mA
It：A
Ih：mA
Co：pF
耐10/700μS电压冲击能力： KV
