汽车USB3.0防护方案
Update time：2019-04-22Source：www.dowosemi.cn
一、应用背景
1）USB3.0需要支持热插拔；
2）传输速率比USB2.0高10倍左右，对数据传输容错率有更严格的要求；
3）USB3.0芯片集成度高，很脆弱，易受静电损坏；
二、方案详解
<• 在USB3.0的电源线，线路中共用2颗ESD静电保护器件对地做防护，钳位静电电压；
• ESD静电保护器件的结电容小于0.8pF，满足USB3.0的高速传输；
• 反应时间为ns级别，残压低；
• 集成度高，点用PCB板小；
三、方案应用
笔记本电脑、.家用台式电脑、工业电脑、枪机设备、网络打印机、机顶盒、Pad、移动手持设备、电视、车载、DVD刻录机、其他含USB3.0端口设备等；

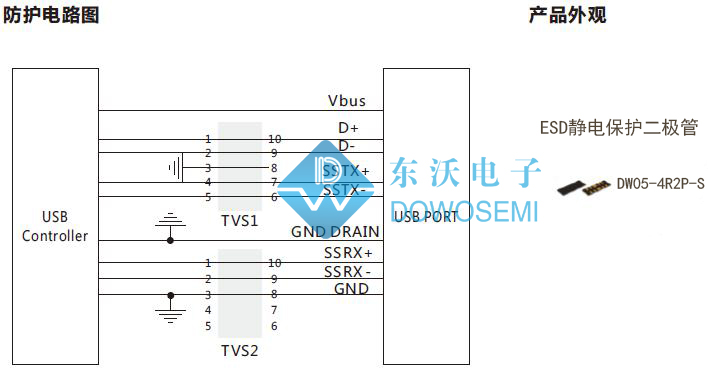

四、防护电路图
五、保护器件注解
ESD静电二极管DW05-4R2P-S
Vrwm：5.0V
Vb：6.0V
防静电能力(接触/空气)：8KV/15KV
结电容（f=1MHz）：0.8pF
封装：DSON-10
