干货:陶瓷气体放电管详解,看完就明白了

Update time:2019-05-04

陶瓷气体放电管,简称GDT,是一种开关型过压防雷保护元器件。众所周知,陶瓷气体放电管GDT广泛应用于防雷工程的第一级或第二级保护上,常与限压型防雷保护器件综合应用。不论是各种信号电路的防雷还是交直流电源的防雷,都可以借助陶瓷气体放电管将强大的雷电流泄放入大地,对高频电子线路的保护有着明显的优越性。接下来,跟着专业的电路保护专家东沃电子,一起来揭开陶瓷气体放电管那层神秘的面纱,再也不怕被忽悠了!


陶瓷气体放电管工作原理

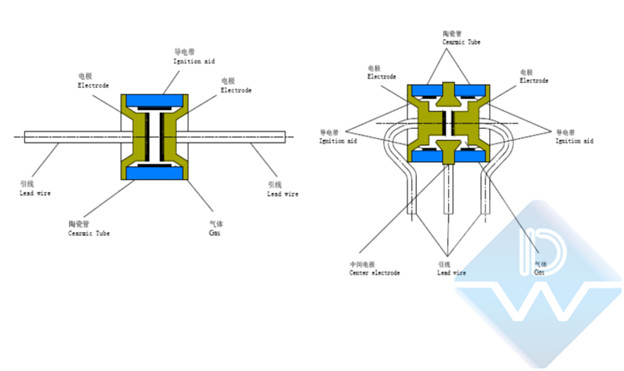

陶瓷气体放电管,其内部是由一个或多个放电间隙内充有惰性气体组成的密闭器件,其电气性能跟气体种类、气体压力和电极距离三者相关,主要应用于瞬时大电压的过电压保护。其惰性气体主要是氖或氩,并保持一定的压力,同时电极表面涂以发射剂减少电子发射能。陶瓷气体放电管工作原理是并联在电路中,在正常情况,由其独有的高阻抗和低电容特性,几乎对电路不产生任何影响;但,一旦有异常浪涌涌现时,GDT以纳秒级的响应速度被击穿放电,使得其阻抗下降,呈短路状态,将浪涌电流通过地线转接给大地,从而达到电路防护作用;当异常浪涌消失,GDT迅速回到了高阻状态,电路正常运行。


陶瓷气体放电管特性揭秘

东沃电子,在研发、生产电路保护器件方面拥有精湛的技术水平和丰富的研发经验,为广大客户提供高品质的保护器件产品,只为电路更安全。东沃电子结合陶瓷气体放电管的实际应用,总结出几点特点,助力大家更好地了解陶瓷气体放电管。

√ 纳秒级响应速度

√ 稳定的击穿电压

√ 低电容特性

√ 高绝缘电阻

√ 无穿越电压

√ 对原电路无影响,电路设计简单方便

√ 无放射性,对人体、环境和生态无影响

√ 高可靠性,不易损坏,使用期限长

由于陶瓷器气体放电管独有的特性,广泛应用各种场合,是一种常用、高效的防雷保护器件。


陶瓷气体放电管选型原则

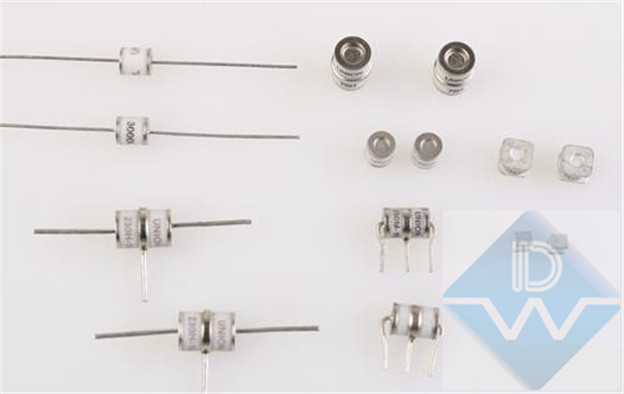

陶瓷气体放电管,外形圆柱形,按照电极数,可分为二极管放电管和三级放电管两种,带引线和不带引线两种结构形式,型号繁多,如何选择正确型号陶瓷气体放电管是采购商最头痛的难题?东沃电子,一家专业的陶瓷气体放电管生产厂家,为您带来满满的陶瓷气体放电管选型干货:

1、陶瓷气体放电管的加入前提条件是陶瓷气体放电管的直流击穿电压的下限值必须高于电路中的最大正常工作电压,才能不能影响电路正常工作。

2、陶瓷气体放电管的过保持电压尽可能高,保证电路中工作电压不会引起持续导通现象。当电路中的过电压消失后,要确保陶瓷气体放电管及时熄灭,否则会影响电路的正常运行。

3、确保陶瓷气体放电管的冲击击穿电压值必须低于电路中所能承受的最高瞬时电压值。

4、根据线路中可能窜入的冲击电流强度,确定所选用放电管必须达到的耐冲击电流能力。

5、必要时,陶瓷气体放电管配上适当的短路装置,FS装置,也叫失效保护装置。

欲想了解更多有关陶瓷气体放电管知识和电路防护方案,防雷、防浪涌、防静电专家东沃电子随时您来撩!!!
