ESD静电二极管选型攻略,看看您也知道

Update time:2019-05-04

在这个日新月异的科技新时代,半导体发展的一个直观趋势就是外形尺寸不断在缩小,将更多功能压缩到更小的空间里,从而,使得电路系统、各个IC和数据信息系统对于瞬时电压脉冲变得极其敏感,亟需借助电路保护元器件为其保驾护航。接踵而至的问题来,要采购ESD静电二极管、TVS管、半导体放电管、压敏电阻、陶瓷气体放电管等保护器件,哪家厂家生产的好呢?目前,市面上从事电路保护器件的供应商多如牛毛,产品质量服务良莠不齐,找家专业、可靠的保护器件厂家是关键。


ESD静电保护管工作原理

ESD静电保护二极管,一种常见的保护元器件,相信大家并不觉得陌生。ESD静电保护二极管,又称瞬态电压抑制二极管阵列,是一种过压、防静电保护元件,由多个TVS晶粒或二极管采用不同的布局设计成具有特定功能的单路或多路ESD保护器件。目前,ESD二极管广泛应用于各类通信接口和I/O口等静电保护,比如HDMI、USB、RS232、RS458、VGA、RJ11、RJ45、BNC、SIM、SD等。

在电路正常工作时,ESD保护管属于高阻状态,不会影响线路正常运行;当电路中出现异常过压并达到击穿电压时,ESD保护器件由高阻态变为低阻态,给瞬态电流提供低阻抗导通路径,把异常高压箝制在一个安全范围内,进而达到保护被保护IC或线路;同时当异常过压消失,ESD恢复至高阻态,电路正常运行。


ESD静电保护器件领导者——东沃电子

东沃电子,深耕电路保护器件领域多年了,在研发、技术、产品、服务、管理等方面日渐完善、成熟,能够满足不同行业客户需求。东沃电子,不仅是一家全方位的保护器件(主营产品:瞬态抑制TVS二极管、ESD静电二极管、半导体放电管、压敏电阻等)供应商,而且也是一家电路防护方案解决提供商。目前,东沃电子旗下的ESD保护器件分为三大类:标准电容产品、低电容产品、超低电容产品。

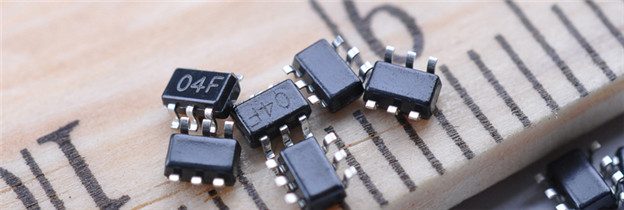

东沃电子ESD保护器件主要应用于静电防护及一些较低浪涌的防护;工作电压根据 IC 的工作电压设计,如 2.8V、3.3V、5V、12V、15V、24V、36V 等;电容低,最小可做到零点几皮法,满足高速数据接口应用,还不影响数据通信质量;ESD保护器件小型,灵活度高,根据运用需求设计电容、封装形式、浪涌承受能力等参数;封装形式多样化,SOD-323、SOT-23、SOT-143、SOT-363、SOT23-6L、SOIC-8、SOIC-16 、QFN-0201、SOD-882、DFN1006-3L、SOT-523、SOD-523、QFN-10、SOD-123S、SOT-363、SOT23-6L、SOIC-8、SOIC-16 等。

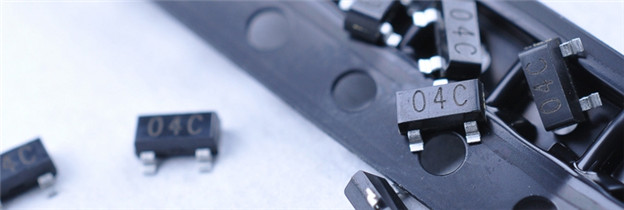

 RLST23A2.82LV 网络ESD.jpg

ESD静电保护管选型注意事项

ESD二极管产品了解齐全后,接下来要考虑的问题就是选型了,如何选择合适型号的ESD静电二极管呢?选型过程中需要注意什么呢?请听东沃电子娓娓道来:

1)结电容 CJ:ESD静电保护器件的CJ应尽量选择小的,避免影响通信质量;

2)截止电压 V RWM:ESD静电保护器件的VRWM大于被保护电路的最大工作电压,否则的话,对被保护电路的正常工作会有影响;

3)封装形式:要根据电路设计布局和被保护线路数来选择合适的封装形式。ESD保护管封装的大小在一定程度上,能够反应器件的防护等级大小,封装越大可容纳的ESD芯片面积也越大,防护等级响应也越高;反之亦然;

4)极性:ESD二极管有单向和双向之分,根据工作的信号进行选择,单极性的信号可选择任一极性的ESD二极管;而双极性的信号则需选择双向的ESD二极管。

……

ESD静电保护二极管采购的路上,如需还有不明白的地方,东沃电子工程师随时为您排忧解难,必要时,提供专业的电路保护解决方案和实地亲身指导!
